Steam Deck OLED: работал только от зарядки — ремонт цепи питания

К нам в сервисный центр поступил Steam Deck OLED с нестандартной, но однозначно критической неисправностью: консоль запускалась и работала только при подключённом кабеле USB-C от зарядного устройства. Стоило отсоединить кабель — и устройство тут же выключалось, без задержки, без предупреждения. Как будто батарея вообще не существовала.

В этой статье — полный разбор: что поступило, как диагностировали, где нашли неисправность и как устранили. С реальными фото и видео до/после.

Что поступило в ремонт

Характеристика	Значение
Устройство	Valve Steam Deck OLED
Дата поступления	10 марта 2026
Жалоба	Работает только от кабеля питания
Выключение	Мгновенное при отключении USB-C
Внешние повреждения	Отсутствуют
Следы влаги	Не обнаружены

Со слов владельца: консоль обычно лежала на зарядке большую часть времени. Однажды взял поиграть без кабеля — выключилась через секунду после отсоединения. Решил, что разрядилась — поставил на зарядку. Зарядилась до 100%, но без кабеля всё равно немедленно гаснет.

Первичная диагностика: что сразу исключили

Прежде чем разбирать — проверили очевидное:

✅ Программные причины исключены:

• Steam OS загружается нормально под питанием
• Статус батареи в системе: заряд показывает 95–100%
• Режим «Только сеть» в Steam OS — не активирован
• Обновления системы — актуальная версия

✅ Разъём USB-C в порядке:

• Зарядка идёт без проблем
• Разъём не болтается, не искрит, не греется аномально

✅ Аккумулятор показывает заряд:

• В меню Steam видно 95%+
• То есть проблема не в том, что батарея просто разряжена

Вывод: проблема в цепи питания на уровне «железа». Система не переключается на питание от батареи при отключении внешнего источника — значит, неисправна цепь управления переключением.

Устройство цепи питания Steam Deck OLED

Чтобы понять что сломалось — нужно понять как это работает. Steam Deck OLED сложнее большинства мобильных устройств: это полноценный AMD-компьютер в портативном корпусе.

Основные компоненты цепи питания

APU: AMD «Sephiroth» (Van Gogh+) — процессор/видеокарта в одном чипе. Потребляет от 3 до 15 Вт в игровом режиме.

PMIC (Power Management IC): специализированная микросхема, управляет всеми напряжениями — для APU, ОЗУ, дисплея, NVMe-накопителя, Wi-Fi и остальной периферии.

Charging controller: отдельная микросхема для управления зарядкой литий-ионного аккумулятора и переключением между источниками питания (USB-C PD ↔ батарея).

Аккумулятор: 50 Вт·ч (в OLED-версии, против 40 Вт·ч у LCD) — существенно больше, чем у большинства смартфонов.

Как работает переключение питания

USB-C PD (45W) ───► Charging Controller ───► PMIC ───► APU, RAM, Display...
                           │
                      Battery FET
                           │
                    Аккумулятор 50 Вт·ч

При подключении USB-C: питание идёт напрямую от адаптера, а батарея одновременно заряжается.

При отключении USB-C: Charging Controller мгновенно переключает систему на питание от батареи через Battery FET (силовой транзистор-переключатель). Переключение должно быть незаметным для системы.

Если Battery FET или логика Charging Controller не работает — при отключении USB-C нет переключения, система теряет питание и мгновенно выключается. Именно это мы и наблюдали.

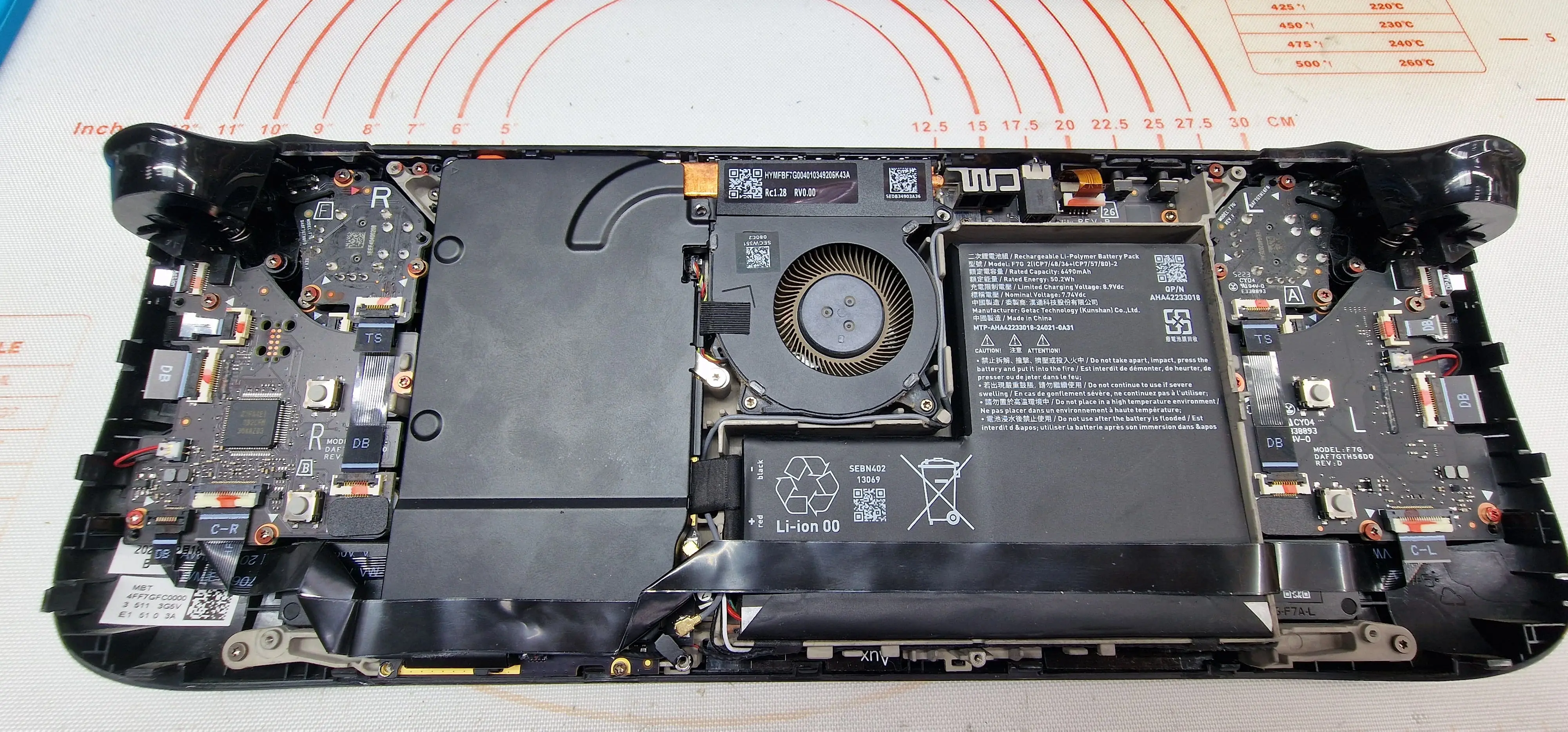

Разборка и осмотр платы

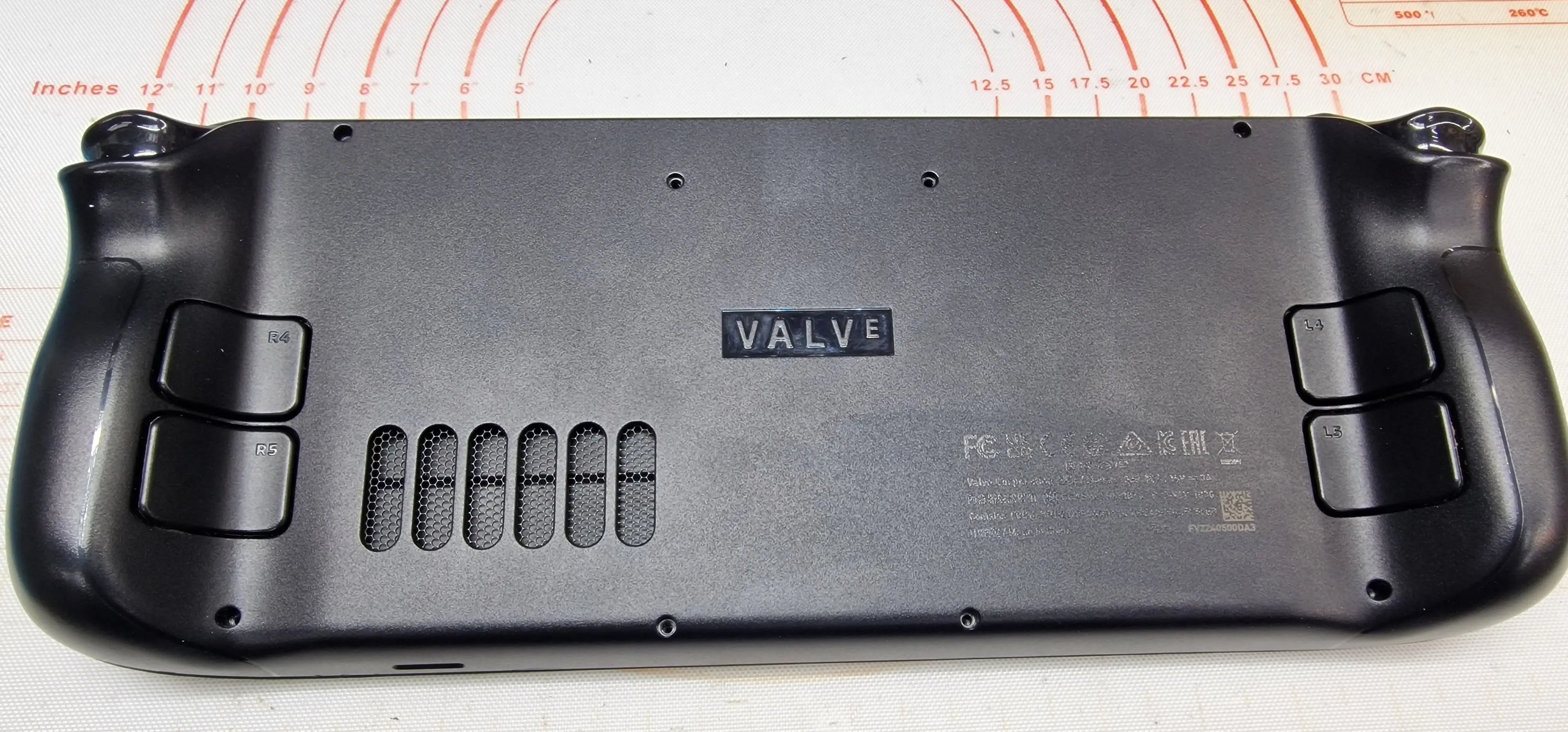

Разборка Steam Deck OLED — процедура тщательная, но доступная для опытного мастера. 8 винтов на задней крышке, аккуратное отсоединение аккумулятора и нескольких шлейфов — и материнская плата перед нами.

Важно: при разборке Steam Deck всегда первым делом отключается аккумулятор. Это защита от случайного КЗ при работе с платой.

На плате визуально всё выглядело нормально:

• Следов перегрева нет
• Вздутий конденсаторов нет
• Явных повреждений или обрывов дорожек не видно
• Коррозии нет

Переходим к инструментальной диагностике.

Инструментальная диагностика

Измерения под нагрузкой

Подключили лабораторный блок питания вместо аккумулятора для безопасного измерения токов:

Режим	Ток	Напряжение	Результат
USB-C подключён, система работает	1.8 А	5.1 В от USB	✅ Норма
Аккумулятор подключён, USB отключён	0 А	—	❌ Ток не течёт
Прямая подача на входную шину питания	1.9 А	3.9 В	✅ Система работает

Ключевое открытие: при подключении напряжения напрямую минуя Charging Controller — система работает нормально. Ток не идёт через штатную цепь переключения с батареи.

Это однозначно указало на неисправность в цепи Battery Path Management — конкретно в зоне между аккумулятором и основной шиной питания.

Проверка сигналов управления

Осциллограф и мультиметр подтвердили:

• Сигнал CHG_EN (разрешение заряда) — присутствует
• Сигнал BATFET_DIS (отключение батарейного FET-а) — постоянно активен, хотя должен быть неактивным при работе от батареи

Вот оно. Управляющий сигнал Battery FET застрял в состоянии «отключить батарею» — поэтому при исчезновении USB-питания система не могла взять энергию из аккумулятора.

Локализация неисправности

Причиной неправильного сигнала BATFET_DIS оказался дефектный конденсатор в цепи управления — компонент 0402 (1 × 0.5 мм) рядом с чипом Charging Controller. Из-за микротрещины в его диэлектрике сигнал управления подтягивался к уровню «запрещено», и FET батареи никогда не открывался.

Такие дефекты часто не видны визуально даже под микроскопом — только измерения выявляют их.

Процесс ремонта

Сложность ремонта: ⭐⭐⭐⭐☆ (4/5) — требует опыта работы с SMD 0402, точного инструмента и понимания схемотехники.

Оборудование:

• Паяльная станция JBC CD-2BQF с жалом для компонентов 0402
• Горячий воздух с контролем температуры ±1°C
• Стереомикроскоп увеличение 40x
• Мультиметр с функцией измерения ESR конденсаторов
• Осциллограф для контроля сигналов

Этапы ремонта:

1. Демонтаж неисправного конденсатора

При 330°C горячим воздухом компонент снят через 8 секунд прогрева. Площадки очищены оплёткой.

2. Контроль площадок

Под 40x: площадки в норме, дорожки целы, следов перегрева соседних элементов нет.

3. Монтаж нового конденсатора

Флюс нанесён точечно. Новый конденсатор C0402 с идентичными характеристиками выровнен пинцетом. Запаян касанием жала за 2 секунды с каждой стороны.

4. Контрольные измерения

Сигнал BATFET_DIS проверен — теперь корректно снимается при отключении USB. Battery FET открывается при работе от аккумулятора.

5. Сборка и тест

Аккумулятор подключён, задняя крышка установлена. Запуск без USB-C — работает.

Результат: видео до и после

Ниже — реальные видеозаписи из нашего сервисного центра. Первое снято при приёмке в ремонт: наглядно видно, как консоль работает с кабелем и мгновенно гаснет при его отключении. Второе — после ремонта: Steam Deck OLED запускается и работает полностью от аккумулятора.

— видеоплеер со сравнением размещён выше статьи —

Финальная проверка

После ремонта консоль прошла полный цикл проверок:

Тест	Результат
Запуск без кабеля	✅ Загружается нормально
Работа от батареи 30 минут	✅ Стабильно, без сбоев
Зарядка до 100%	✅ Работает корректно
Переключение USB-C → батарея	✅ Незаметно, без потери питания
Переключение батарея → USB-C	✅ Мгновенно
Уровень заряда в Steam OS	✅ Корректно отображается
Игровой тест (Cyberpunk 2077, 15 минут)	✅ Без перегрева и артефактов

Аккумулятор после ремонта показал ёмкость 48.7 Вт·ч из 50 Вт·ч — батарея в хорошем состоянии, деградации нет.

Почему это опасно откладывать

Использование Steam Deck «только от розетки» — не просто неудобство. Это реальный риск:

• Риск потери данных: внезапное отключение питания при записи на NVMe — почти гарантированное повреждение файловой системы
• Износ разъёма: постоянно подключённый USB-C медленно изнашивает разъём с обеих сторон
• Вторичные повреждения: если подобный дефект прогрессирует, возможно повреждение PMIC или самого APU от нестабильного питания

Правило одно: если устройство не работает от батареи — это не «небольшая неудобность», это активная поломка, которую нужно устранять.

Часто задаваемые вопросы

Можно ли «починить» это обновлением прошивки?

Нет. Проблема физическая — в аналоговой цепи питания. Никакое программное обновление не исправит неисправный пассивный компонент.

Сколько стоит ремонт цепи питания Steam Deck?

Стоимость зависит от конкретной неисправности — расположения и типа дефектного компонента. Диагностика у нас стоит 500 ₽ и засчитывается в стоимость ремонта. Свяжитесь с нами для уточнения.

Берёте Steam Deck в ремонт из других городов?

Да, принимаем почтой по всей России. Подробности — в Telegram или по телефону.

Ставите гарантию?

Да: 30 дней на все выполненные работы. Если в течение этого срока проблема вернётся — устраняем бесплатно.

Сколько времени занимает такой ремонт?

В данном случае — диагностика заняла 1.5 часа, ремонт — 45 минут. Итого устройство было готово в тот же день.
