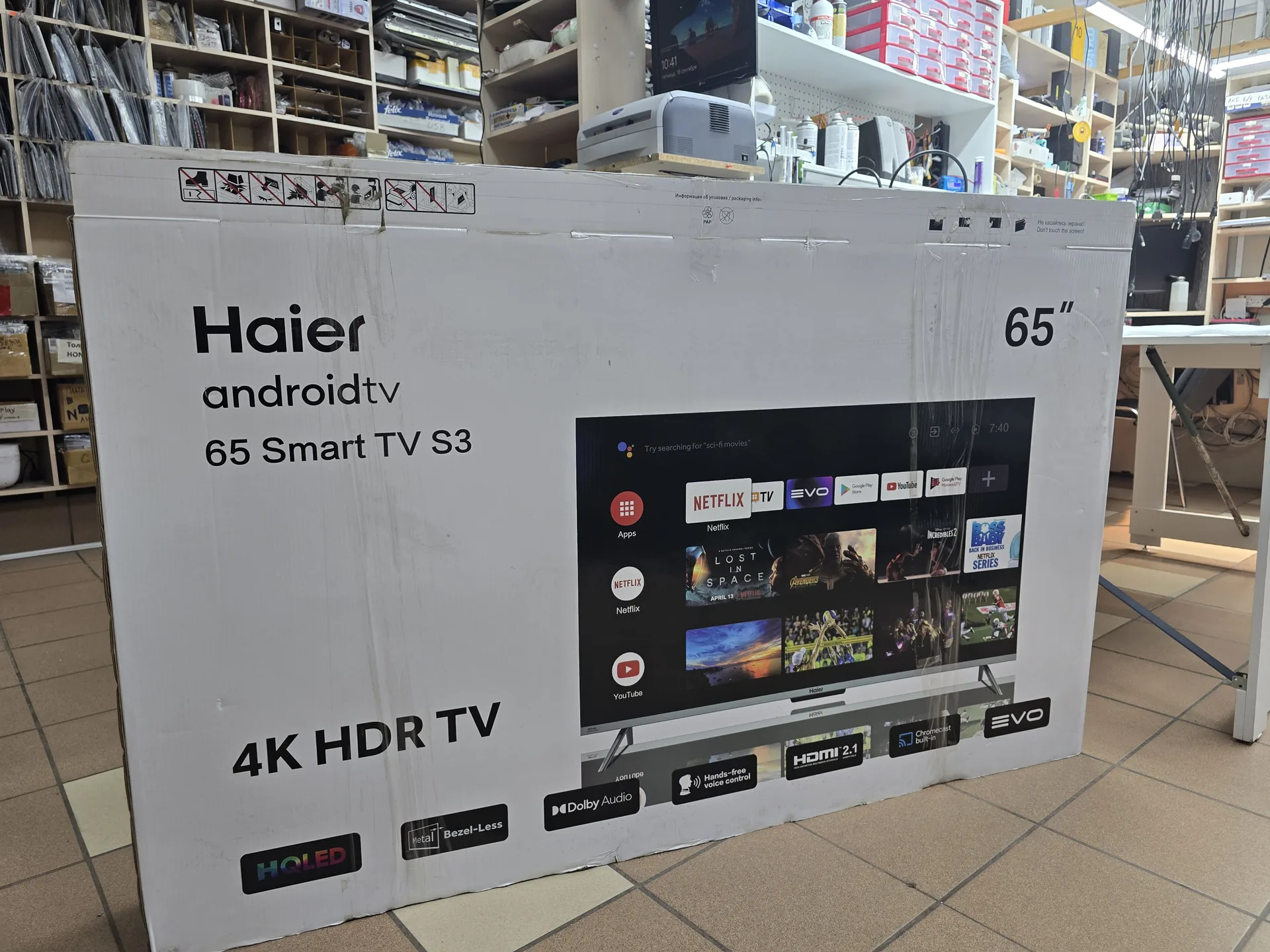

В наш сервисный центр поступил популярный крупногабаритный телевизор Haier 65 Smart TV S3 (диагональ 65 дюймов, разрешение 4K UHD, поддержка HDR и операционная система Android TV).
Жалоба клиента: телевизор включается, реагирует на пульт управления, есть звук телепередач и приложений, но экран полностью тёмный — картинки нет. Если поднести вплотную к экрану яркий фонарик, под углом можно различить очертания логотипа и интерфейса меню.
🔍 Диагноз: Типичная неисправность матриц с Direct LED подсветкой — обрыв в светодиодных линейках и срабатывание защиты драйвера питания. Требуется полная замена комплекта подсветки на новые алюминиевые планки с обязательным ограничением тока.
Ниже представлен полный пошаговый фотоотчет всех этапов работ в хронологическом порядке, а также видео проверки восстановленного телевизора.

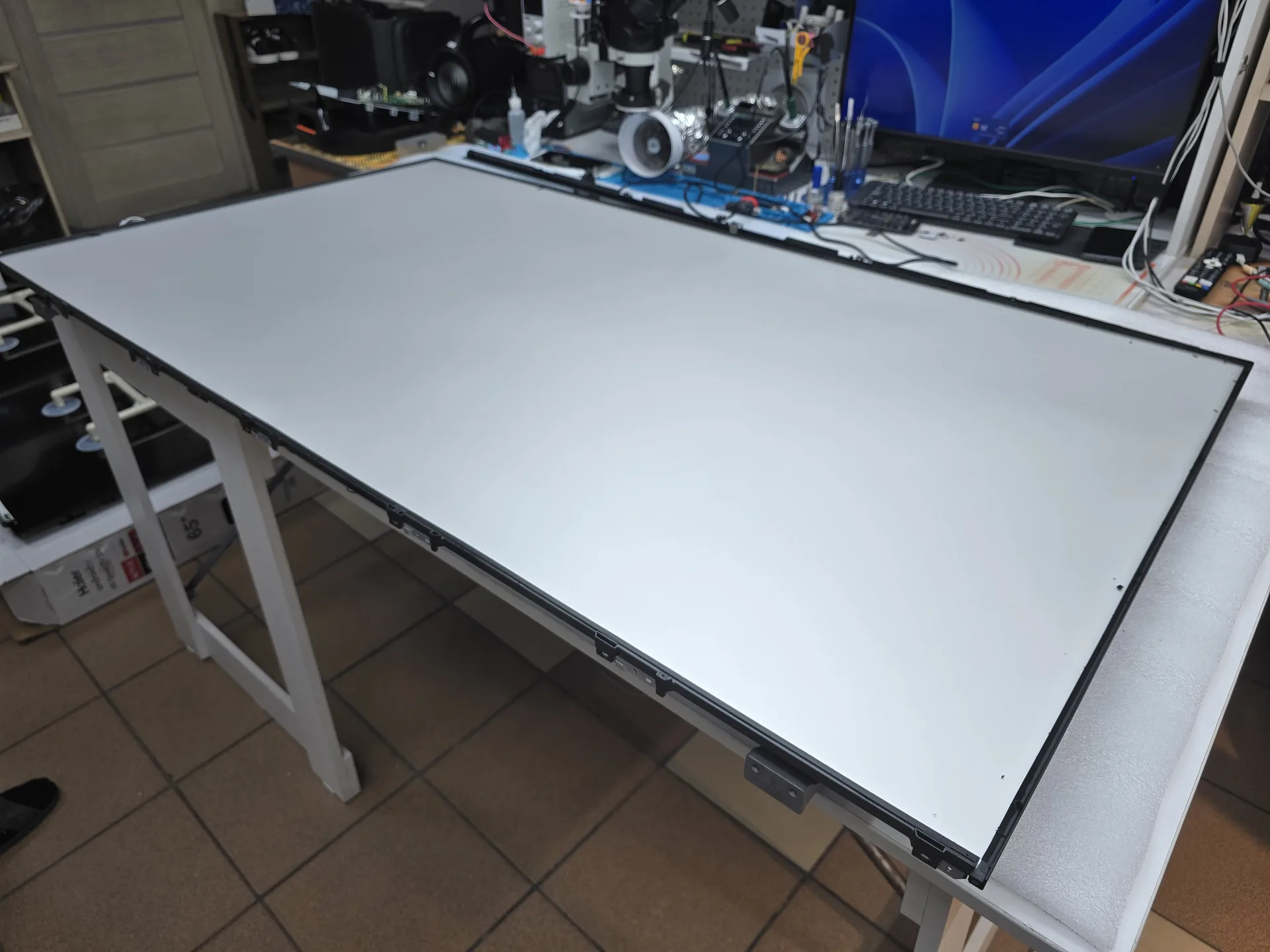

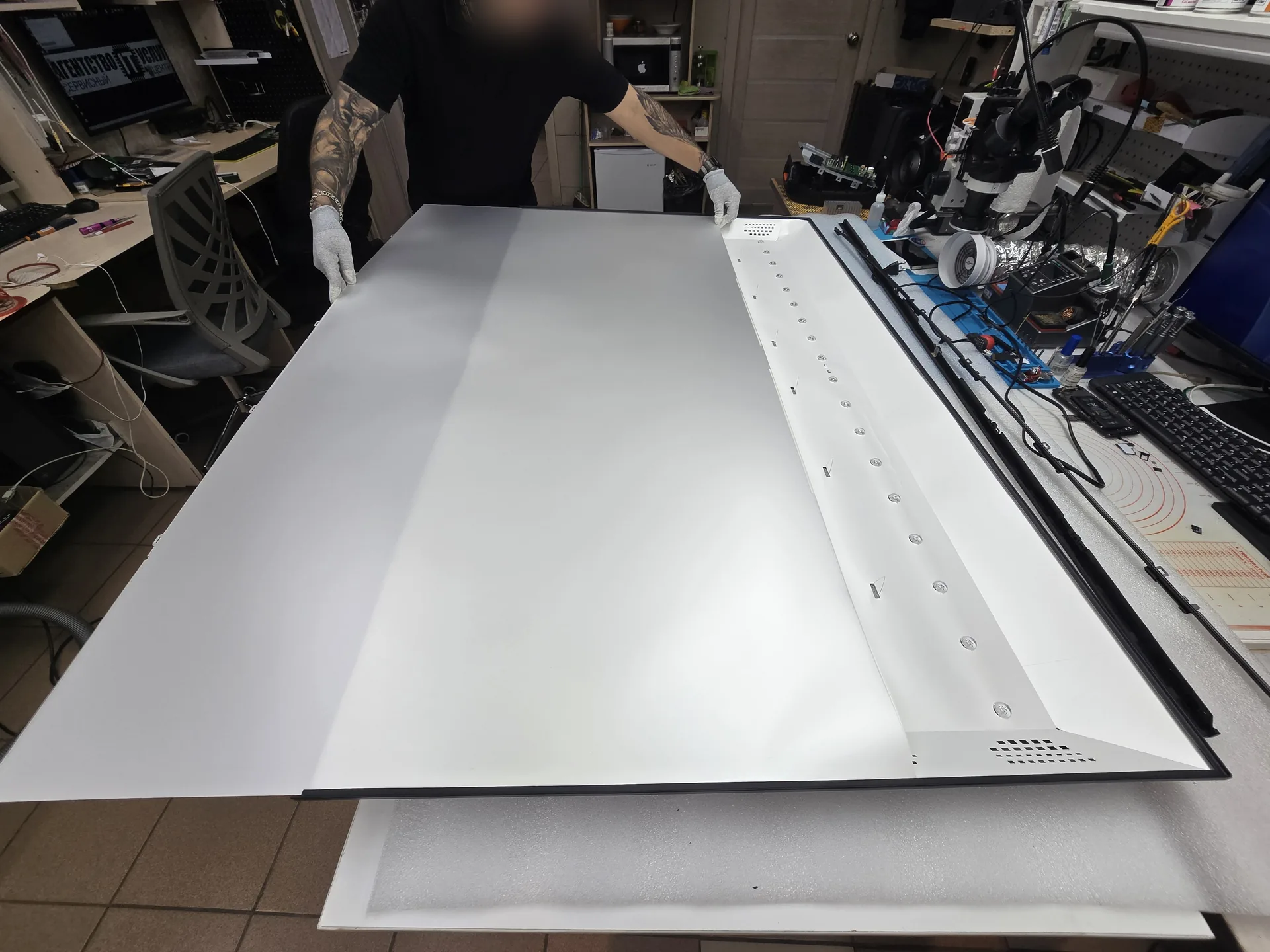

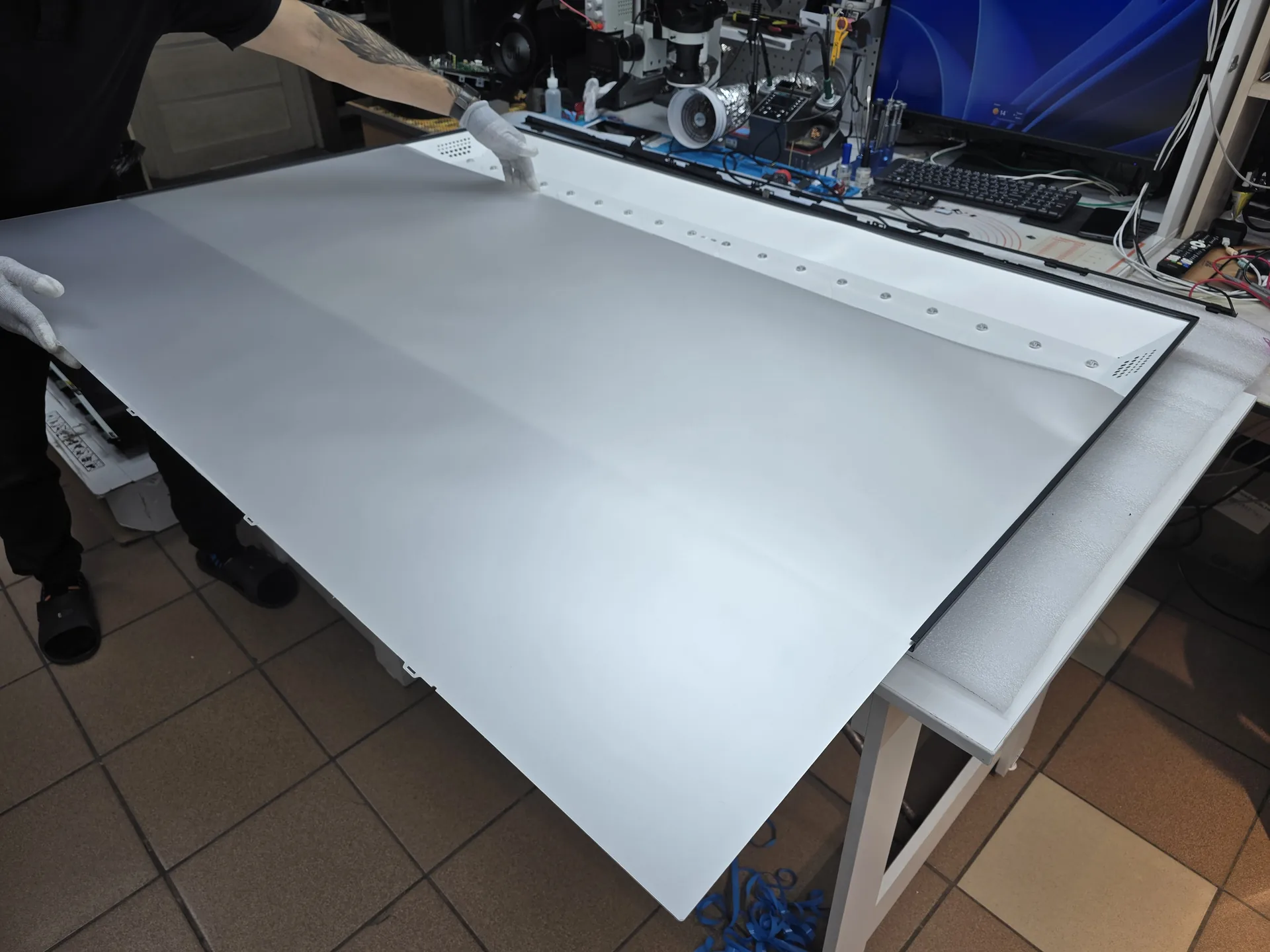

После установки нового комплекта подсветки, юстировки светорассеивателей и снижения тока драйвера, телевизор проходит обязательное контрольное тестирование динамичными 4K HDR видеороликами.
Не получается решить самостоятельно?
Ремонт телевизоров в Ангарске. Диагностика по симптомам, гарантия 30 дней.
Листайте слайдер вправо и влево, чтобы проследить весь путь восстановления телевизора — от распаковки на монтажном столе до финального включения. Нажатие на любое фото открывает его в полном разрешении.
#01
10:41
🔍 Увеличить
#02
10:46
🔍 Увеличить
#03
11:11
🔍 Увеличить
#04
11:24
🔍 Увеличить
#05
11:29
🔍 Увеличить
#06
11:31
🔍 Увеличить
#07
11:31
🔍 Увеличить
#08
11:32
🔍 Увеличить
#09
11:52
🔍 Увеличить
#10
12:17
🔍 Увеличить
#11
12:19
🔍 Увеличить
#12
12:19
🔍 Увеличить
#13
12:26
🔍 Увеличить
#14
12:26
🔍 Увеличить
#15
12:46
🔍 Увеличить
#16
12:47
🔍 Увеличить
#17
12:49
🔍 Увеличить
#18
12:49
🔍 Увеличить
#19
12:53
🔍 Увеличить
#20
12:55
🔍 Увеличить
#21
12:57
🔍 Увеличить
#22
13:09
🔍 Увеличить
#23
13:09
🔍 Увеличить
#24
13:15
🔍 Увеличить
Все фотографии расположены строго в порядке выполнения технологических операций. Нажмите на любую фотографию для просмотра во весь экран:
#01
10:41
🔍 Увеличить
#02
10:46
🔍 Увеличить
#03
11:11
🔍 Увеличить
#04
11:24
🔍 Увеличить
#05
11:29
🔍 Увеличить
#06
11:31
🔍 Увеличить
#07
11:31
🔍 Увеличить
#08
11:32
🔍 Увеличить
#09
11:52
🔍 Увеличить
#10
12:17
🔍 Увеличить
#11
12:19
🔍 Увеличить
#12
12:19
🔍 Увеличить
#13
12:26
🔍 Увеличить
#14
12:26
🔍 Увеличить
#15
12:46
🔍 Увеличить
#16
12:47
🔍 Увеличить
#17
12:49
🔍 Увеличить
#18
12:49
🔍 Увеличить
#19
12:53
🔍 Увеличить
#20
12:55
🔍 Увеличить
#21
12:57
🔍 Увеличить
#22
13:09
🔍 Увеличить
#23
13:09
🔍 Увеличить
#24
13:15
🔍 Увеличить
Замена подсветки на крупноформатных телевизорах 65 дюймов (165 см по диагонали) принципиально отличается от ремонта компактных моделей:
Конкретно за данный ремонт взяли 26 500 ₽ «под ключ» (новый оригинальный комплект линеек 65", сложнейший вакуумный демонтаж/монтаж 65-дюймовой матрицы, юстировка линз и светорассеивателей, доработка драйвера блока питания и гарантия).
| Диагональ | Подсветка | Прошивка | Замена памяти | Цепь питания |
|---|---|---|---|---|
| до 27" | от 3 500 – 4 500 ₽ | от 3 500 ₽ | от 5 000 ₽ | от 1 500 ₽ |
| 28" – 45" | от 6 000 ₽ | от 4 000 ₽ | от 6 000 ₽ | от 2 500 ₽ |
| 46" – 50" | от 7 500 ₽ | от 5 000 ₽ | от 7 000 ₽ | от 3 500 ₽ |
| свыше 50" (65"+) | 26 500 ₽ (данный Haier 65") | по согласованию | по согласованию | по согласованию |
ℹ️ На телевизорах с клееной матрицей: ремонт подсветки до +2 500 ₽ в зависимости от диагонали.
⚠️ Ограничение по приему: Телевизоры диагональю свыше 50" и с гнутой матрицей в ремонт не берем (в исключительных случаях, как с данным Haier 65", работа выполняется по предварительному согласованию).
ℹ️ Диагностика: На телевизорах с диагональю от 42" ДИАГНОСТИКА 1 000 руб. (при проведении ремонта входит в общую стоимость).
Если на вашем телевизоре Haier, LG, Samsung, Xiaomi или любого другого бренда пропало изображение, появились темные пятна или синий оттенок — привозите аппарат к нам на бесплатную диагностику!
Работаем с телевизорами всех диагоналей от 32 до 65+ дюймов. Используем оригинальные планки, профессиональные вакуумные манипуляторы и дорабатываем блок питания для долговечной службы.
← Перейти в раздел «Ремонт телевизоров в Ангарске»
← Все статьи блога сервисного центра
Ремонтируем телевизоры Samsung, LG и другие модели: блоки питания, LED-подсветку, прошивку Smart TV и системные платы. Работаем в Ангарске, называем стоимость после диагностики.
Эксперты по ремонту электроники с более чем 16-летним опытом работы. Мы знаем все о телефонах, ноутбуках и технике.
Связаться с нами →
Телевизор LG не включается, есть звук но нет изображения, мигает индикатор или тёмный экран? Разбираем причины, что можно проверить дома и сколько стоит ремонт телевизоров LG в Ангарске в 2026 году.
Ремонт телевизоров Samsung в Ангарске: замена подсветки от 3500₽, ремонт блока питания от 1500₽, прошивка от 3500₽. Диагностика бесплатно до 42", гарантия 30 дней. Звоните: +7-924-622-55-44
Полный гид по ремонту телевизоров в Ангарске. Узнайте актуальные цены, типичные поломки и посмотрите реальный пример ремонта плазменной панели Sanyo PDP-42XS1 42".

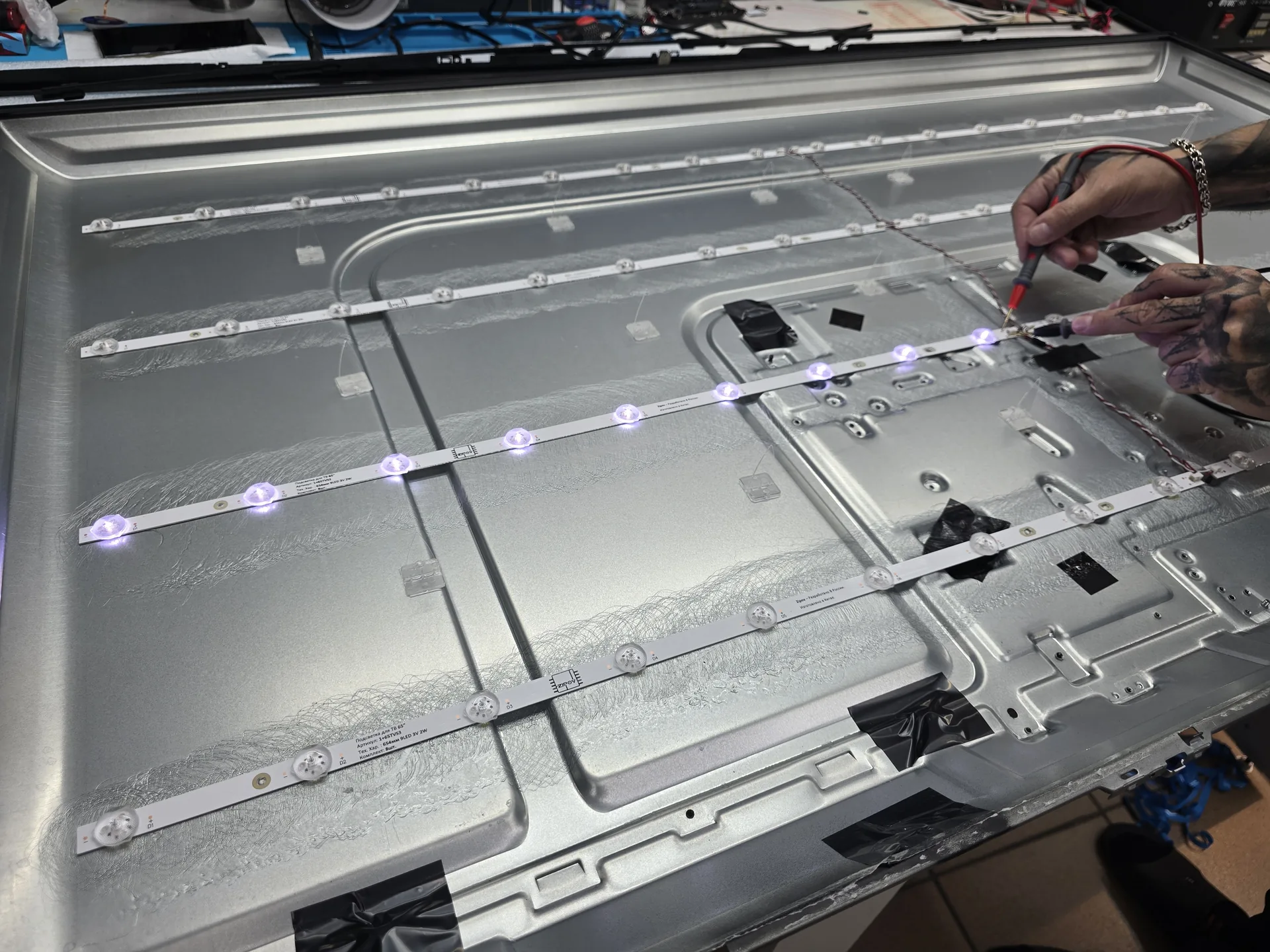

В 95% случаев это выход из строя светодиодов подсветки (Direct LED). Светодиоды соединены последовательно, поэтому при обрыве или коротком замыкании хотя бы одного диода плата драйвера уходит в защиту и гасит весь экран, в то время как системная плата и звук продолжают работать штатно.
Все светодиоды в телевизоре имеют одинаковую заводскую наработку часов. Если сгорел один диод, остальные кристаллы уже деградировали от высокой температуры. Локальная замена приведет к повторной поломке через 2-4 недели. Мы устанавливаем только полный новый комплект заводских планок с гарантией.

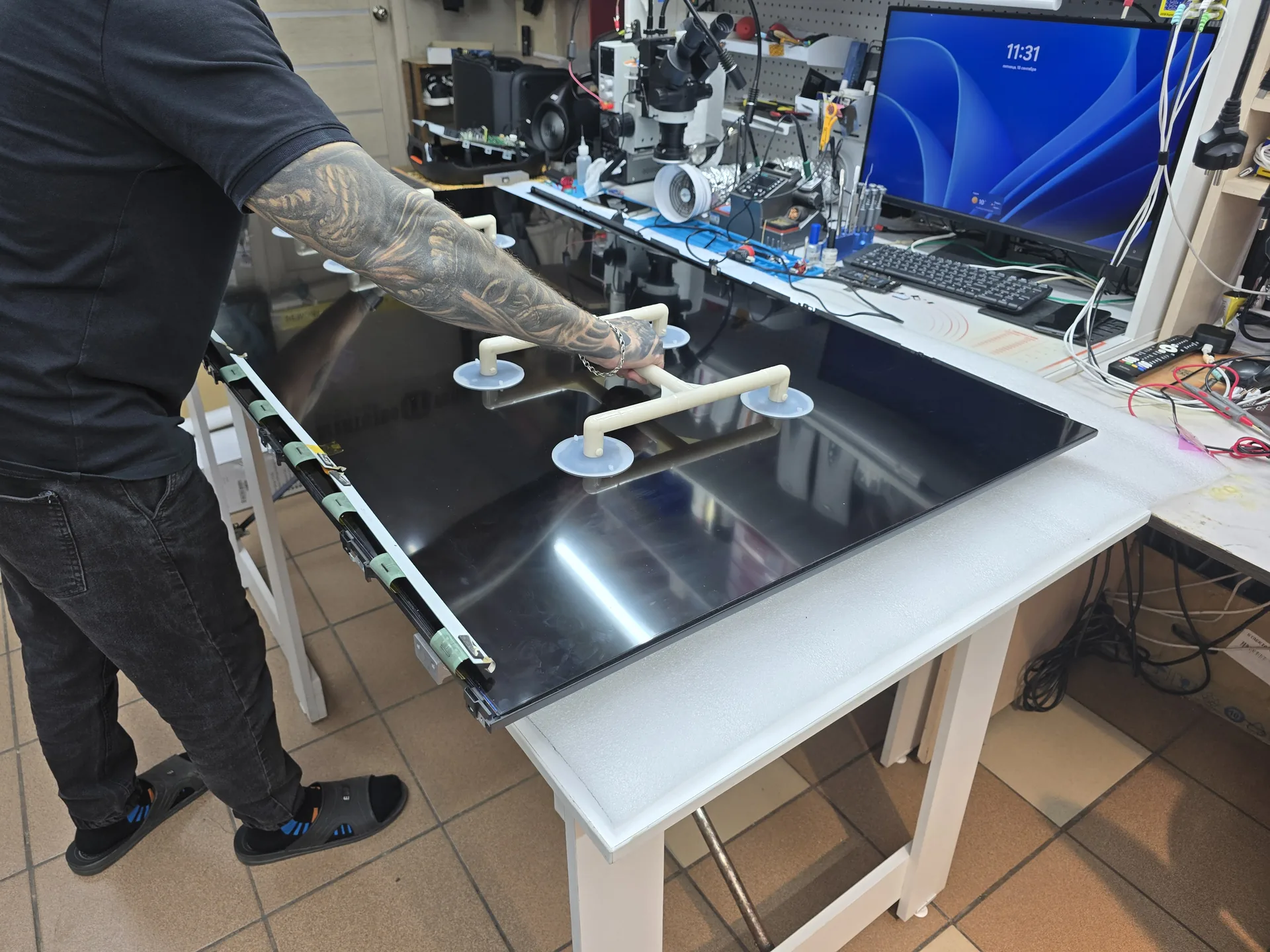

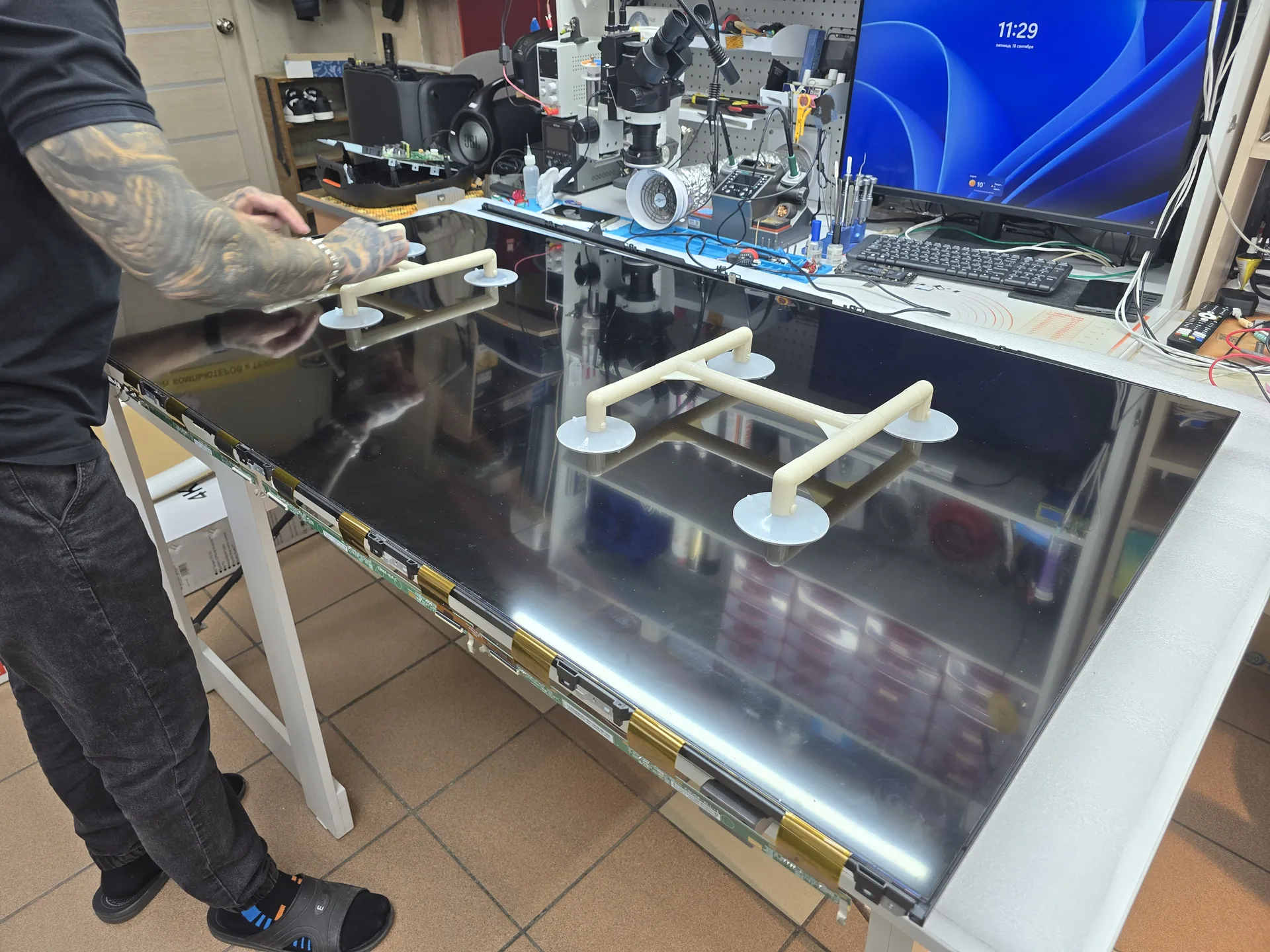

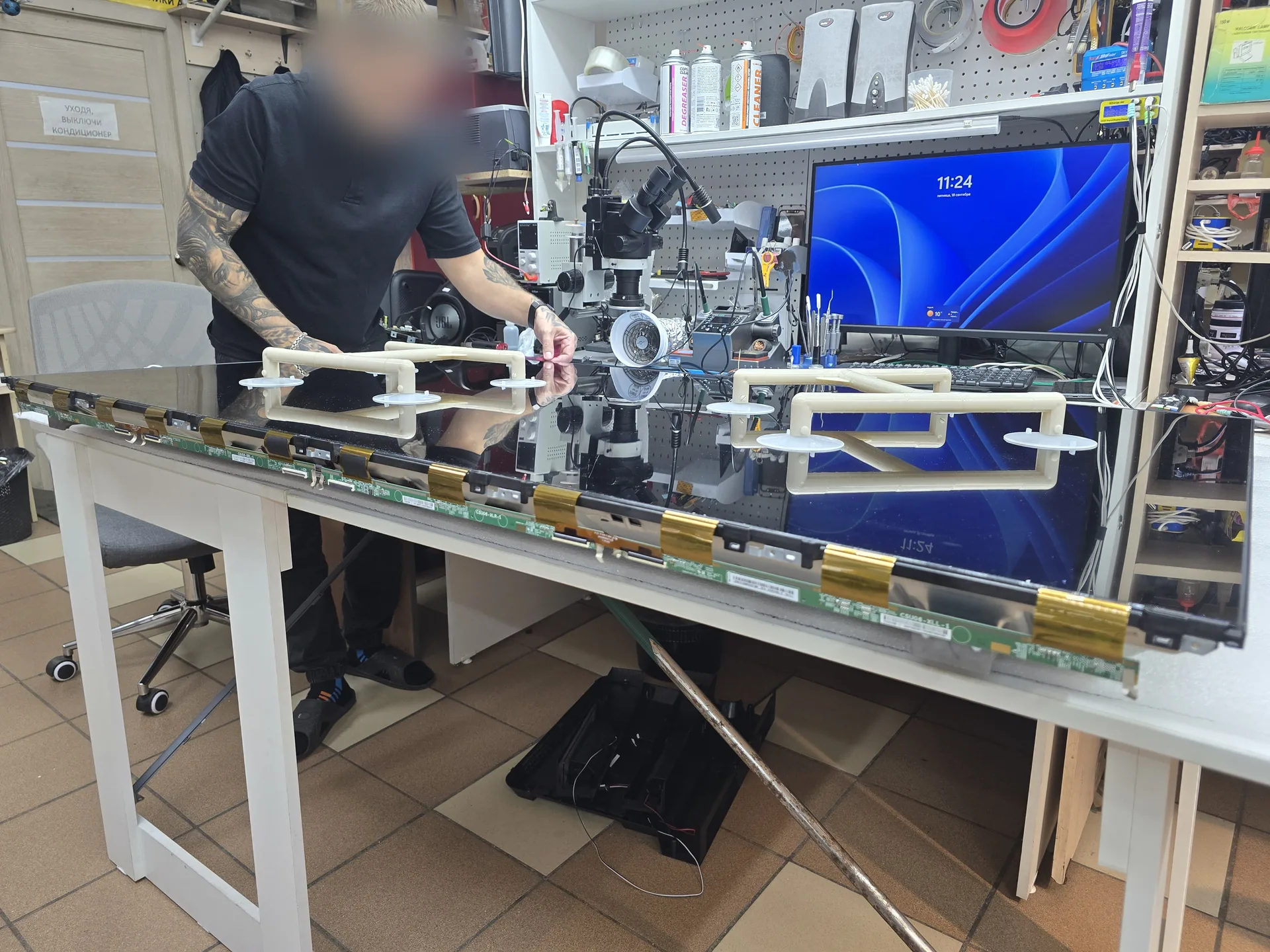

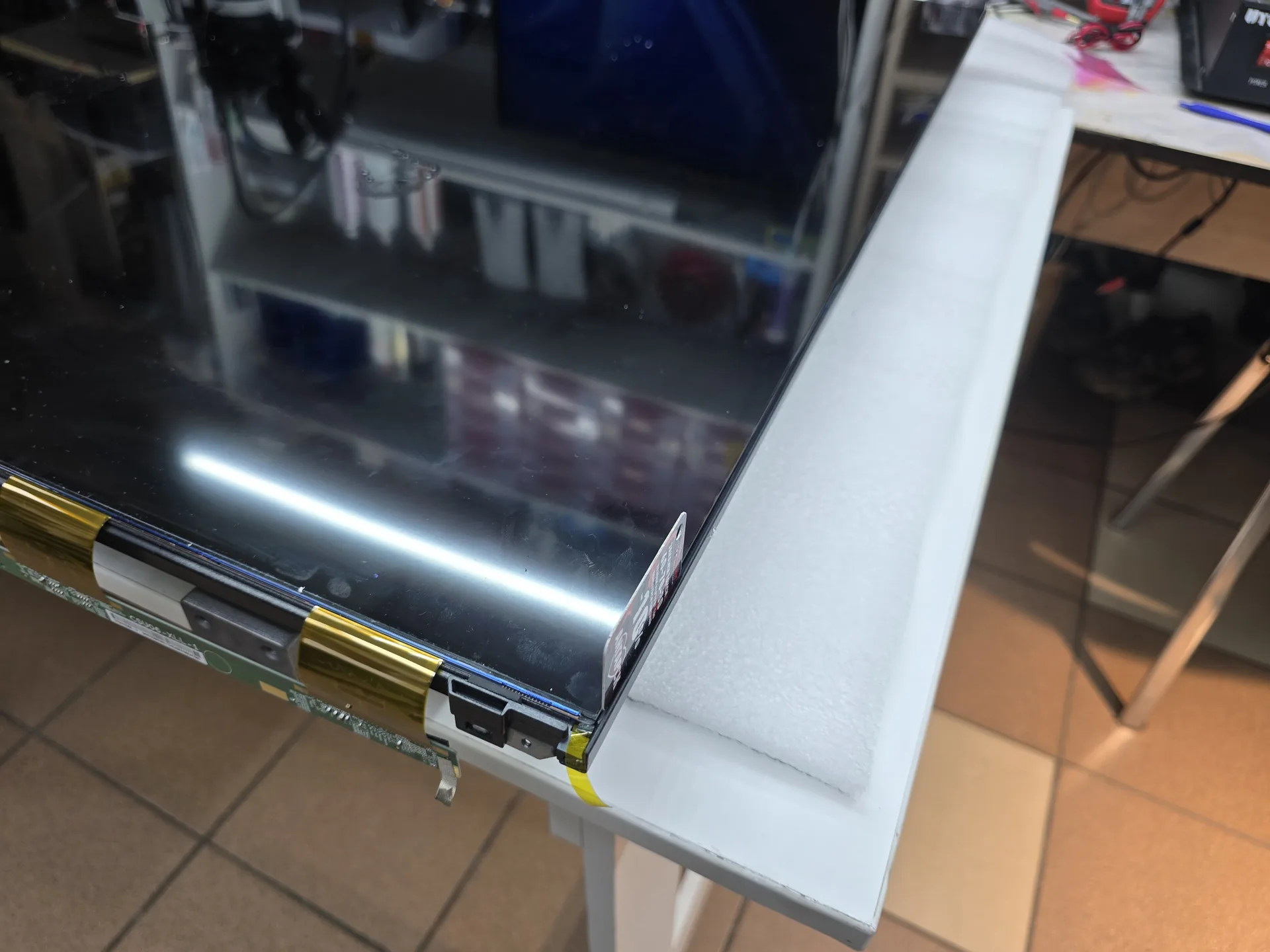

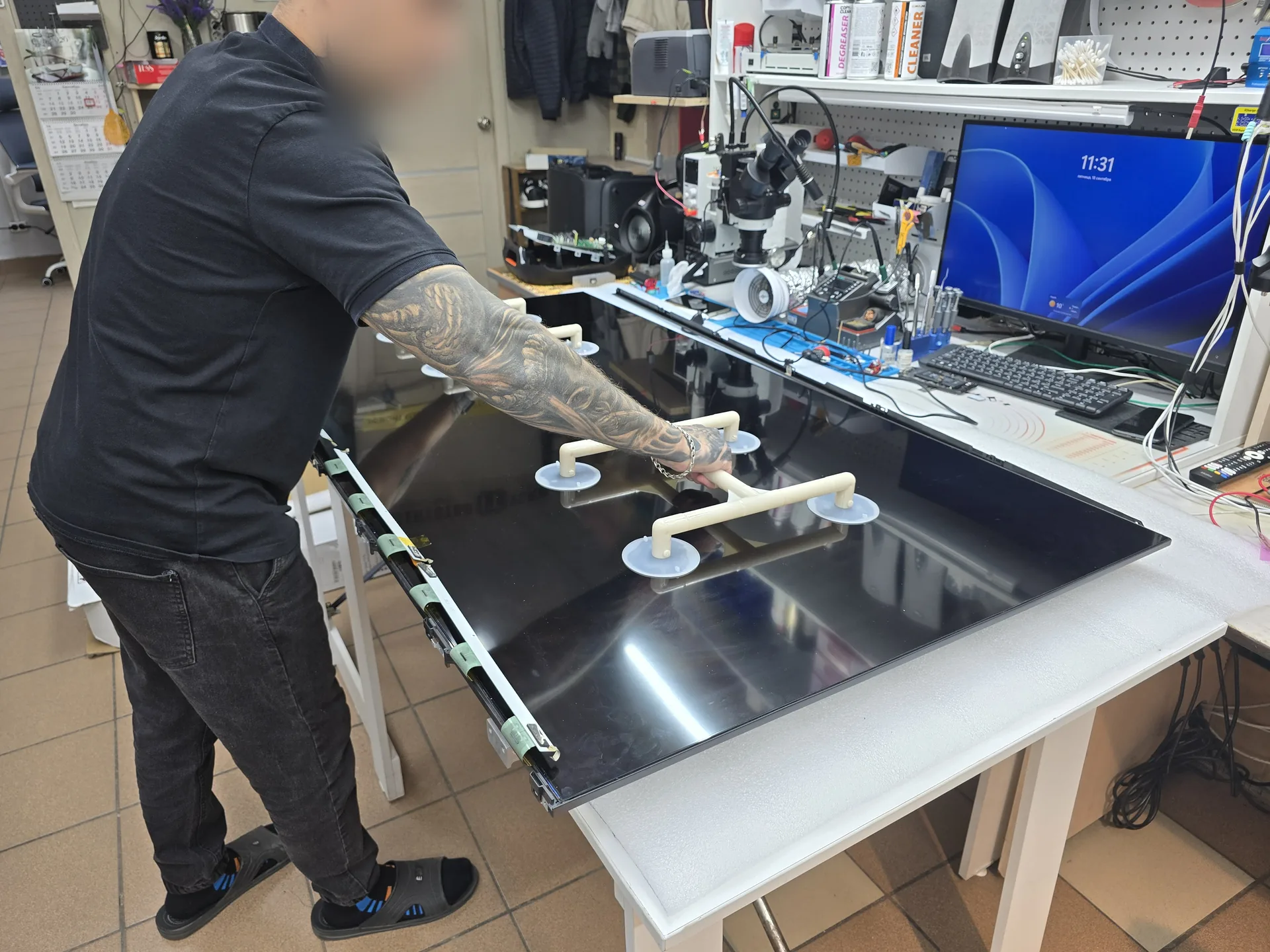

Главная опасность — огромная площадь и минимальная толщина стекла матрицы (около 1.4-1.6 мм). Без специализированных вакуумных присосок-манипуляторов и широкого монтажного стола поднять 65-дюймовое стекло невозможно без риска скола углов или появления внутренних микротрещин.
На заводе ток подсветки выставляется на максимум для сверхъяркой витринной картинки. При ремонте наши мастера корректируют токозадающие резисторы в цепи LED-драйвера, снижая нагрев диодов без видимой потери яркости для человеческого глаза. Это защищает подсветку от повторного перегорания на многие годы.
Конкретно за этот ремонт взяли 26 500 руб. под ключ. В стоимость вошел оригинальный комплект линеек подсветки на 65 дюймов, работа по безопасному демонтажу и монтажу 65" матрицы с помощью вакуумных манипуляторов, юстировка светорассеивателей, аппаратная доработка блока питания (снижение тока LED) и гарантия.
