Русификация приборной панели и мультимедиа Lexus LX700 (LX700h): Блок 86130-60U80 DENSO TEN

Свежие люксовые внедорожники Lexus LX700 и гибридные флагманы LX700h (поколение J310), ввозимые по параллельному импорту из стран Ближнего Востока, США, Кореи или Китая, представляют собой вершину инженерной мысли Toyota & Lexus. Однако для комфортной ежедневной эксплуатации российскому владельцу не хватает одного ключевого фактора — полноценного русского языка в интерфейсе.

В оригинале мультимедийная система и цифровая приборная панель отображают сообщения исключительно на английском, арабском или азиатских языках: предупреждения системы безопасности непонятны, навигация не видит локальных карт, а внедорожные режимы пневмоподвески требуют постоянного перевода.

В лабораторию нашего сервисного центра поступил роскошный черный матовый Lexus LX700 с головным устройством DENSO TEN 86130-60U80. Задача — выполнить глубокую аппаратную русификацию приборной панели, верхнего широкоформатного монитора и нижнего дисплея управления внедорожным шасси.

💡 Интерактивный фотоотчет: Нажмите на любое изображение в статье, чтобы открыть его в высоком разрешении без потери качества.

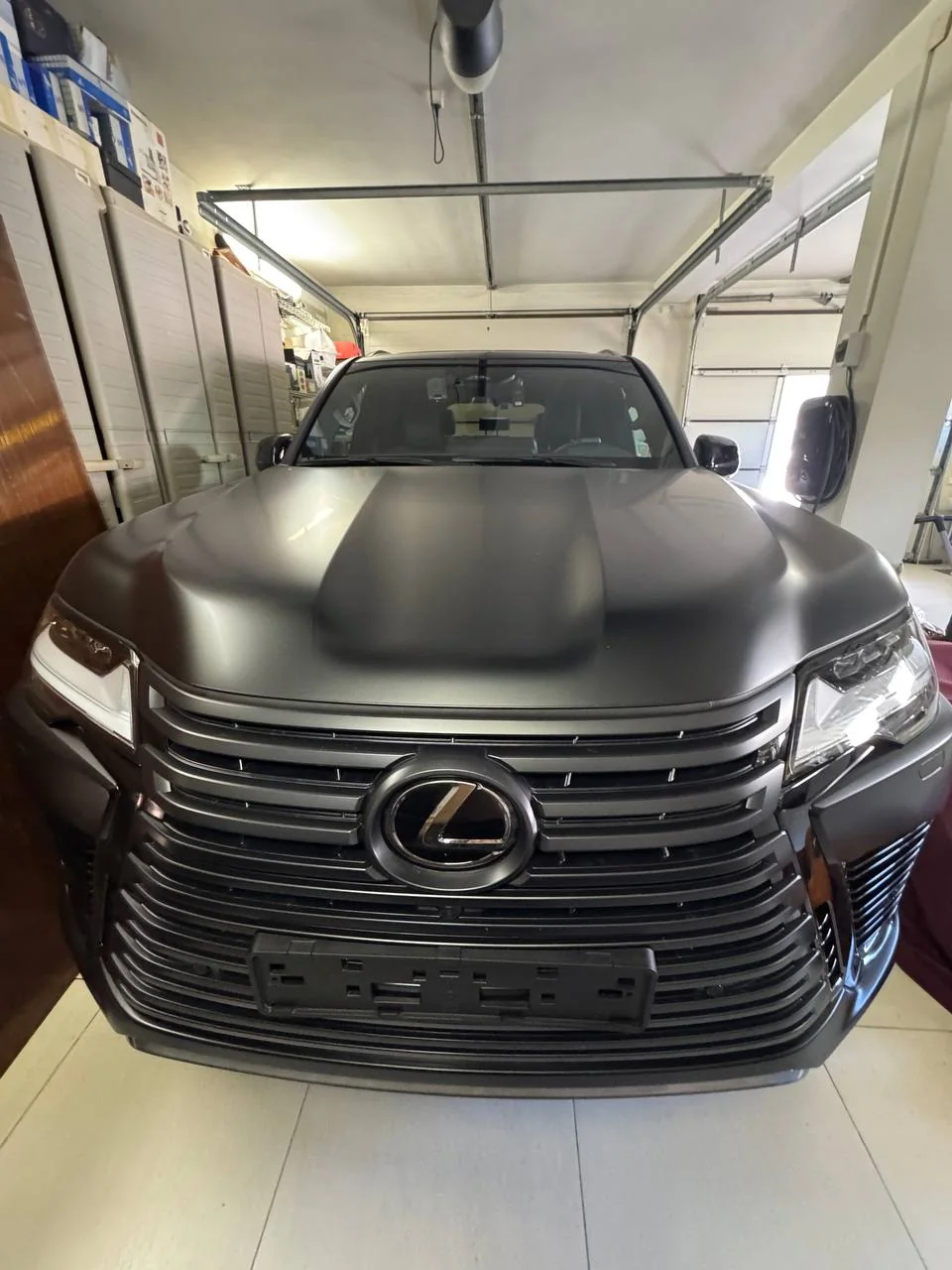

🚘 Автомобиль в работе: флагманский Lexus LX700

Lexus LX нового поколения впечатляет с первого взгляда: монументальный силуэт, черная матовая отделка кузова, фирменная веретенообразная решетка радиатора с горизонтальными ламелями и трехлинзовая светодиодная оптика BladeScan.

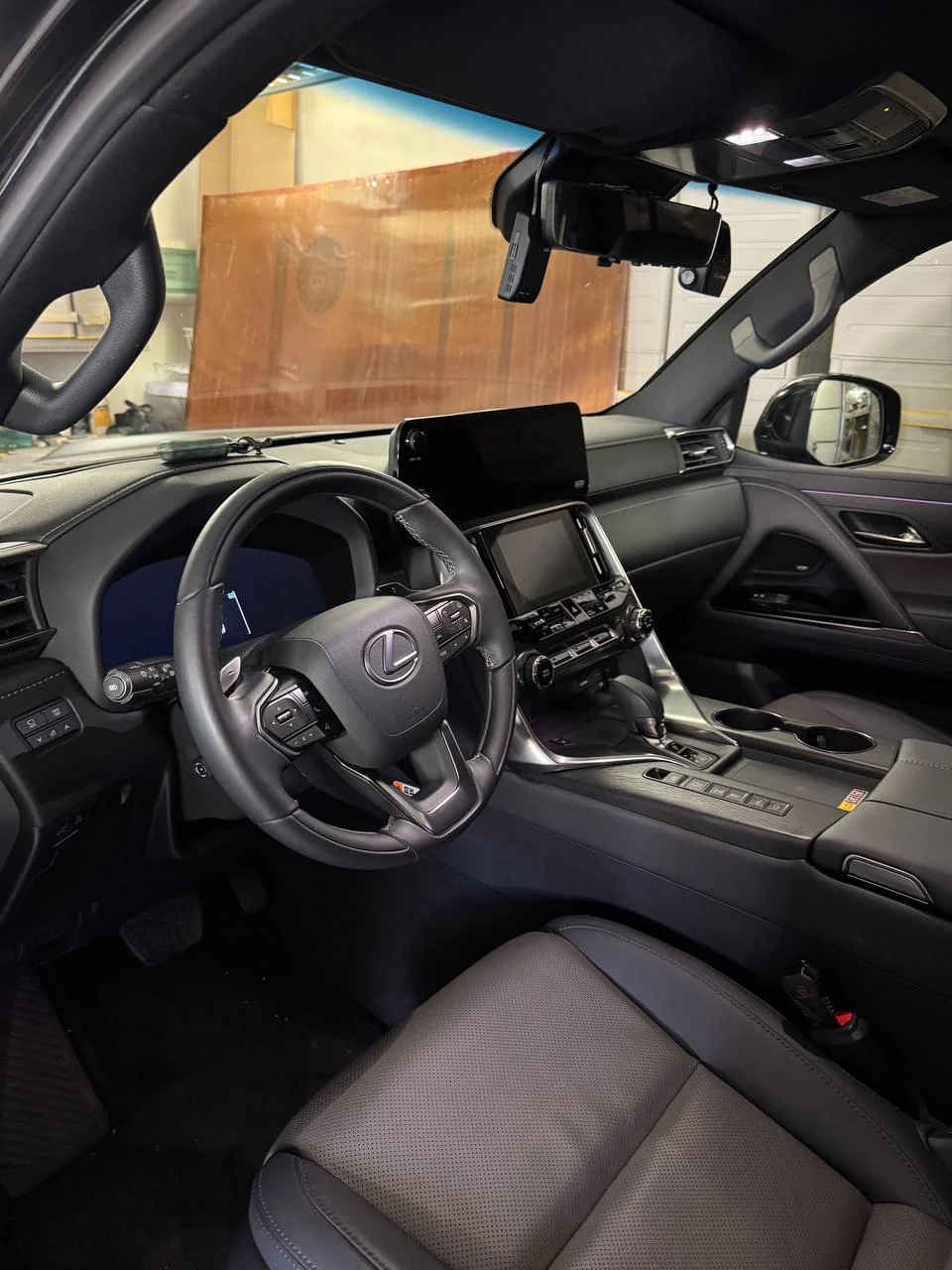

Внутри водителя встречает двухэкранный кокпит Lexus Interface: верхний 12.3-дюймовый сенсорный экран высокого разрешения для навигации и мультимедиа, а также нижний 7-дюймовый экран для управления климатом и гидравлической подвеской AHC.

🔍 Увеличить

🔍 Увеличить

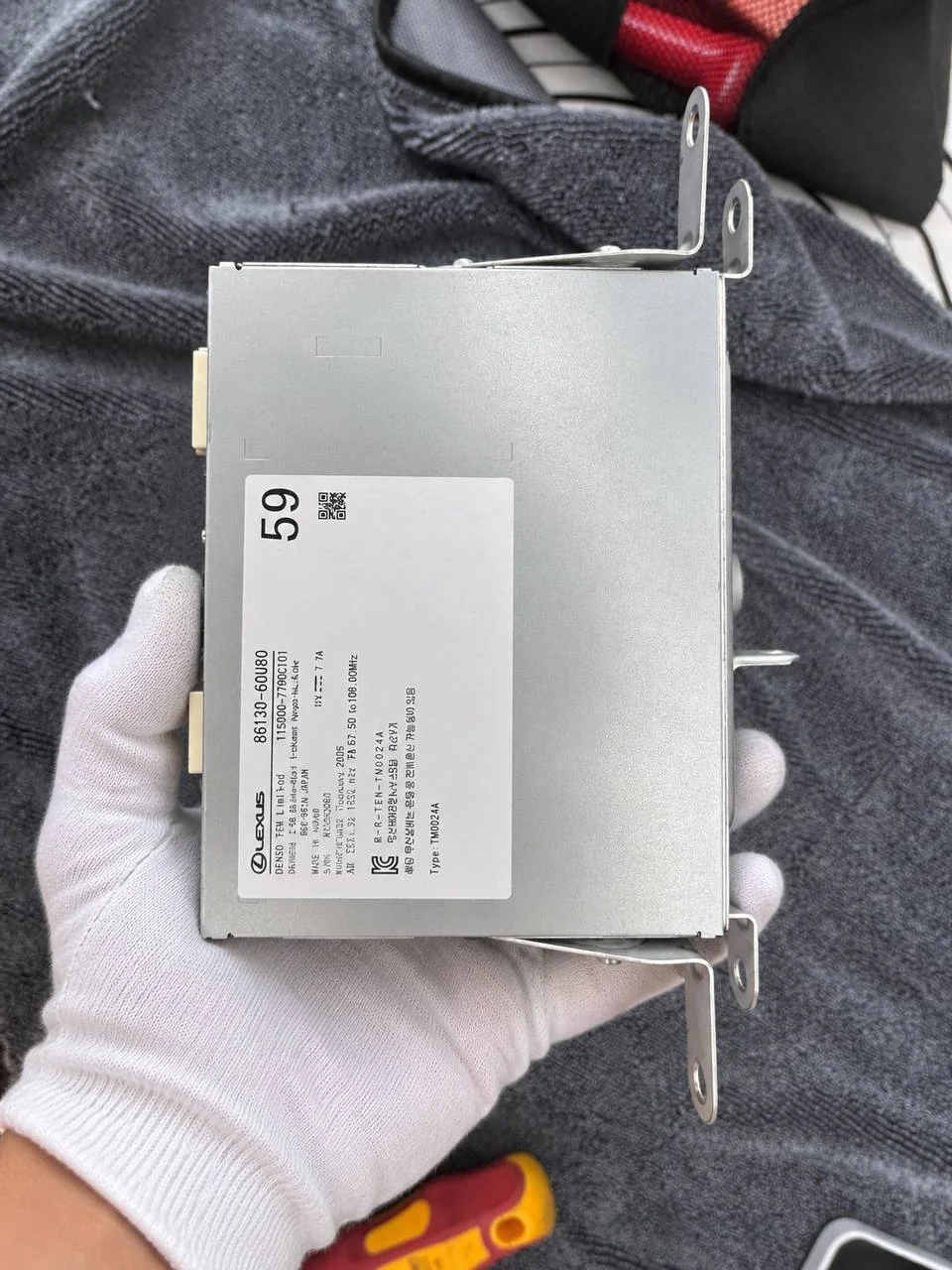

📋 Особенности блока мультимедиа DENSO TEN 86130-60U80

В автомобилях Toyota и Lexus новой генерации (платформы TNGA-F / GA-F) мультимедийные комплексы управляются головными устройствами производства DENSO TEN Limited (Made in Japan).

В нашем случае установлен блок с заводским артикулом 86130-60U80 (партномер Denso 115000-7790C101, тип TM0024A, маркировочный индекс 59).

⚠️ Почему нельзя прошить просто через USB или диагностический разъем OBD2?
В современных Lexus применена многоуровневая архитектура безопасности: шлюз Центрального шлюза (Central Gateway) блокирует неподписанные пакеты данных, а контроллер мультимедиа защищен аппаратным крипточипом. Для заливки полноценного языкового пакета требуется прямое подключение к контрольным точкам сервисной шины на плате управления.

🔍 Увеличить

🔍 Увеличить

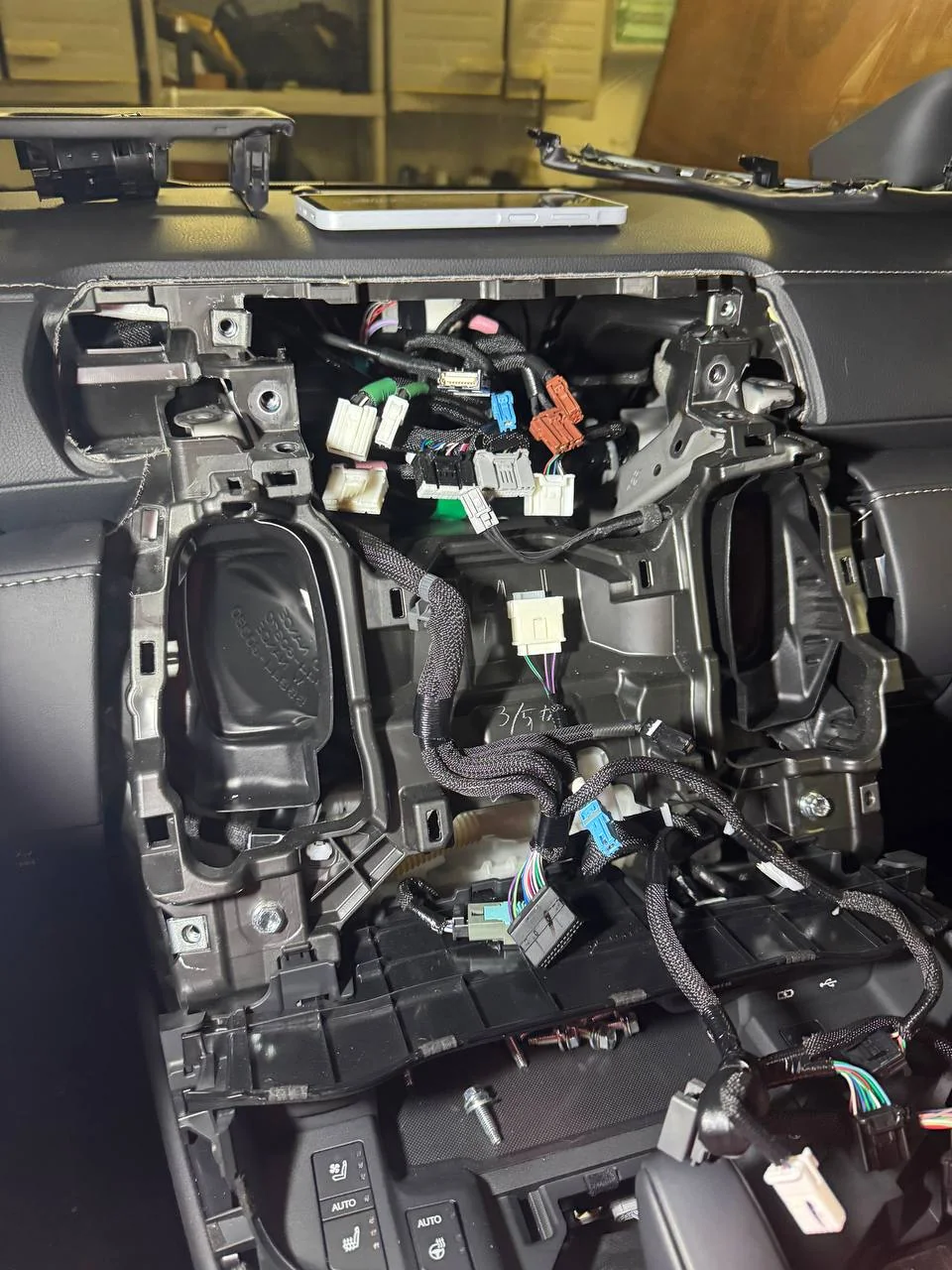

🛠️ Этап 1: Аккуратный демонтаж центральной консоли

Первый и самый ответственный шаг в салоне нового автомобиля премиум-класса — это безопасный демонтаж. Все работы выполняются исключительно специализированными полиуретановыми лопатками с защитой поверхностей.

1. Аккуратно снимаются боковые кожаные панели центрального тоннеля.
2. Демонтируется блок клавиш климат-контроля и нижний экран.
3. Отсоединяются разъемы основного 12.3" дисплея и извлекается само головное устройство DENSO TEN 86130-60U80.
4. Все жгуты проводов, разъемы антенн, оптические шины и коннекторы питания маркируются для обратной сборки в точности по заводской схеме.

🔍 Нажмите для увеличения

🔬 Этап 2: Микропайка к плате управления (Pinout & ISP)

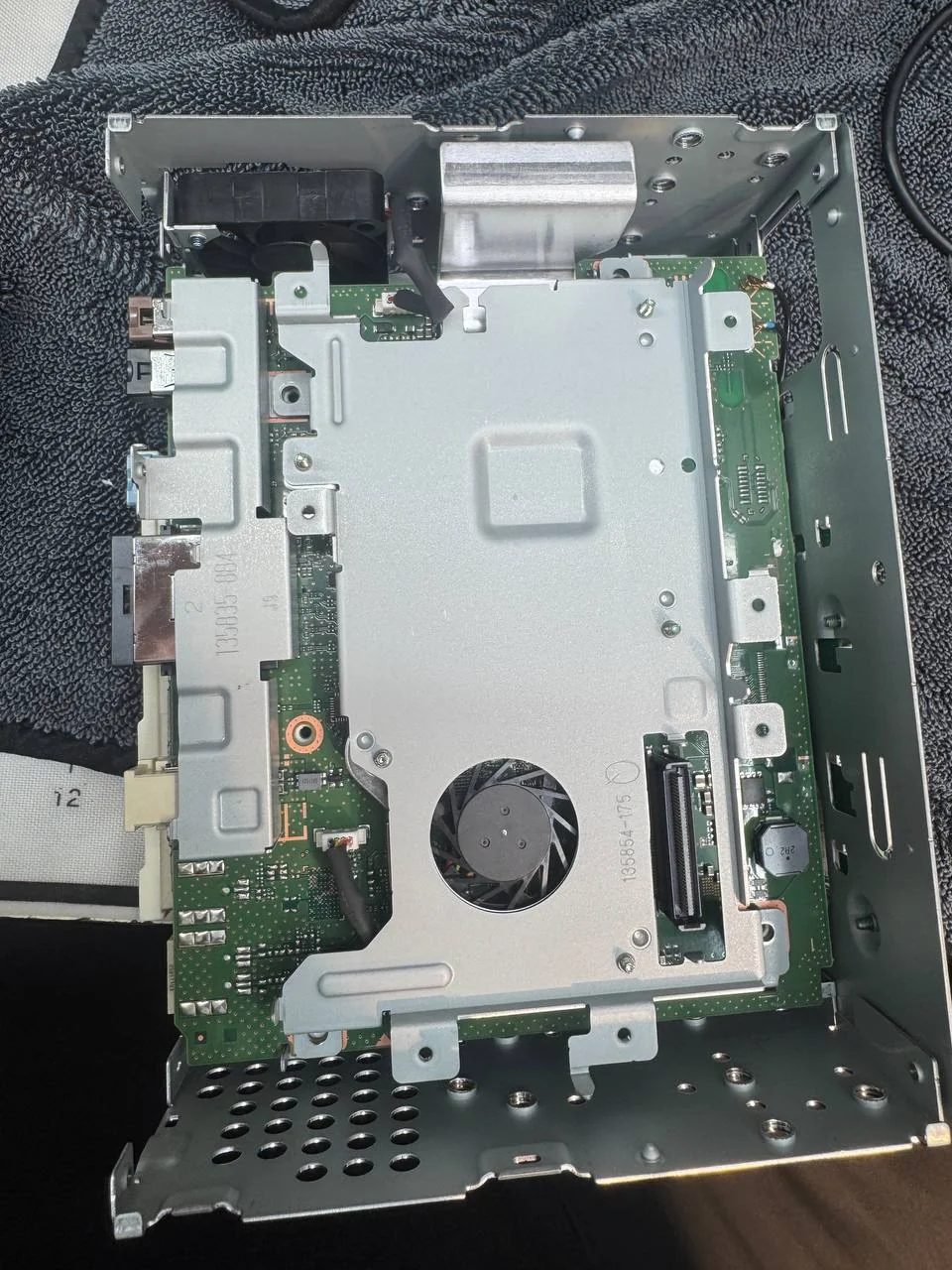

После извлечения блок поступает на антистатический монтажный стол нашей инженерной лаборатории. Корпус разбирается, снимаются алюминиевые теплоотводящие экраны и вентиляторы охлаждения, открывая доступ к двухсторонней материнской плате.

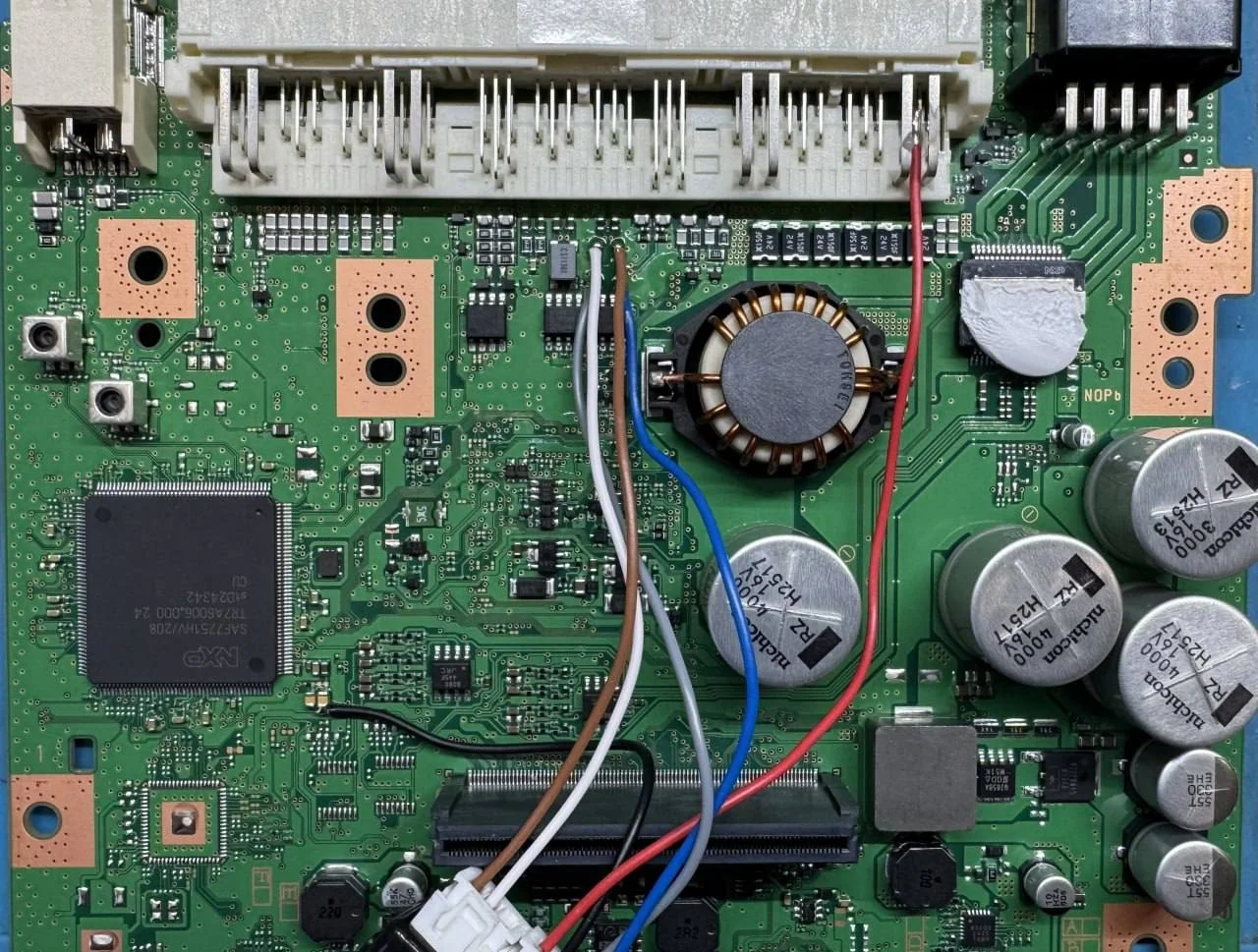

На плате расположен мощный аудио-процессор цифровой обработки сигналов NXP SAF7751HV/208, высокоскоростные шины передачи данных, компоненты фильтрации питания Nichicon и чип внутренней памяти, содержащий прошивку операционной системы, графические ресурсы и языковые базы данных.

🔍 Нажмите для увеличения

Порядок проведения программных работ:

1. Подпайка тончайших монтажных проводов (Pinout): Под стереомикроскопом мастер припаивает проводники к контрольным пятакам сервисного интерфейса и выводам питания.
2. Создание полного заводского дампа (Full Backup): До внесения малейших изменений снимается побайтовый образ всей оригинальной памяти блока. Этот файл бессрочно архивируется в нашей базе данных. При необходимости автомобиль всегда можно вернуть в абсолютно первозданное заводское состояние.
3. Заливка русифицированного микрокода: В память прошивается модифицированное программное обеспечение с внедренными кириллическими шрифтами, адаптированными меню и правильными локальными калибровками.
4. Очистка и сборка: После верификации контрольных сумм провода аккуратно отпаиваются, плата промывается от остатков нейтрального безотмывочного флюса в ультразвуковой ванне, наносится свежий теплопроводящий состав и блок собирается в штатный металлический корпус.

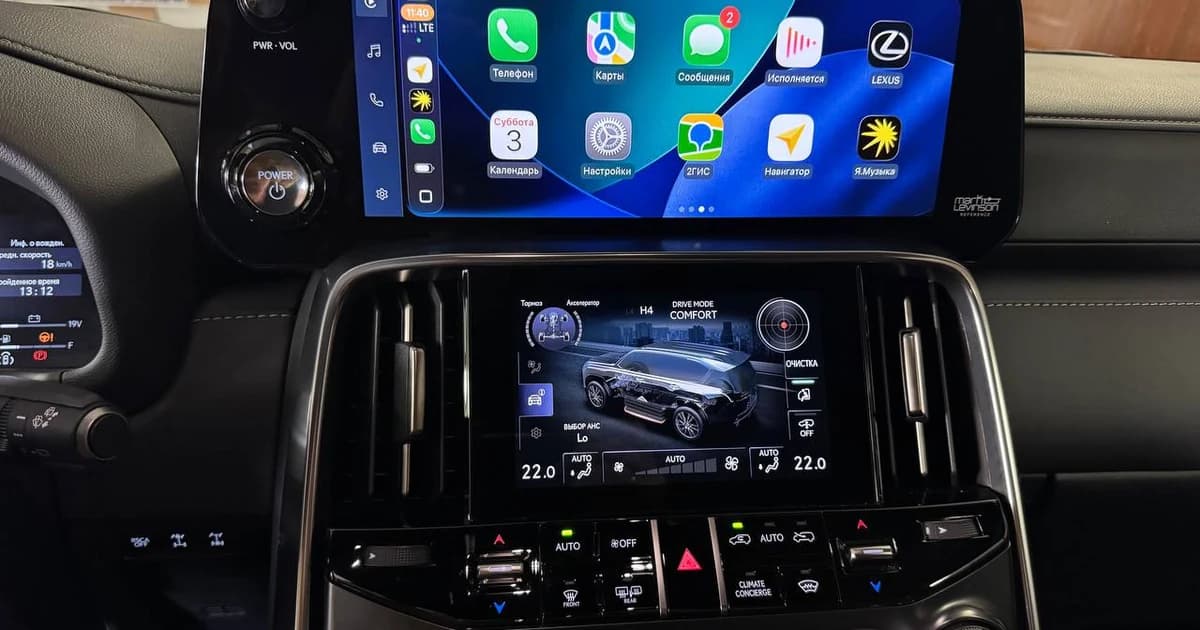

✨ Результат: Полная русификация всех экранов и приборной панели

После установки блока обратно в автомобиль и подключения всех штатных шлейфов проводим первый запуск зажигания. Вся бортовая электроника Lexus LX700 оживает на чистом русском языке без иероглифов, англоязычных сокращений и непонятных обозначений.

🔍 Увеличить

🔍 Увеличить

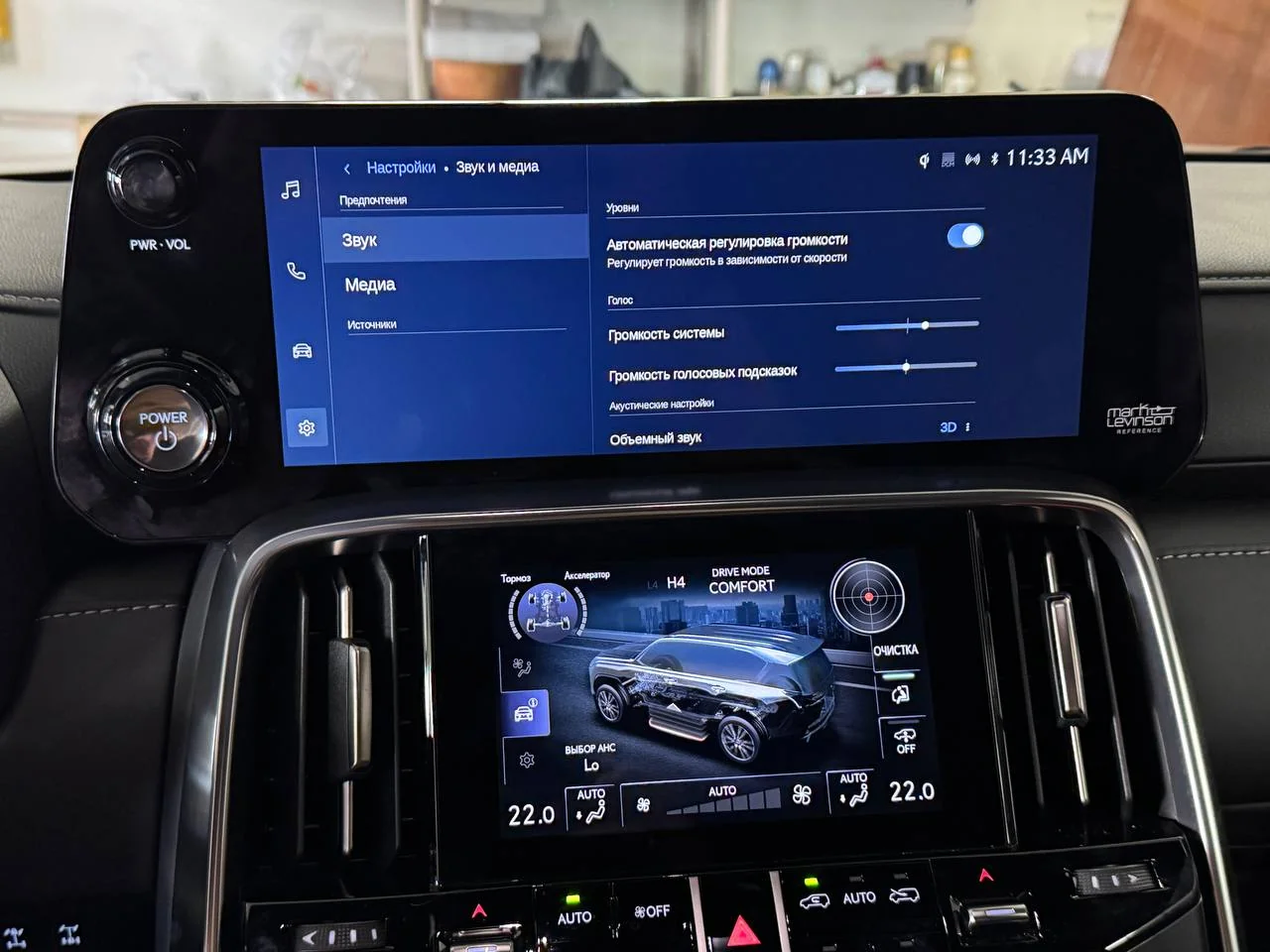

Что получил владелец Lexus LX700:

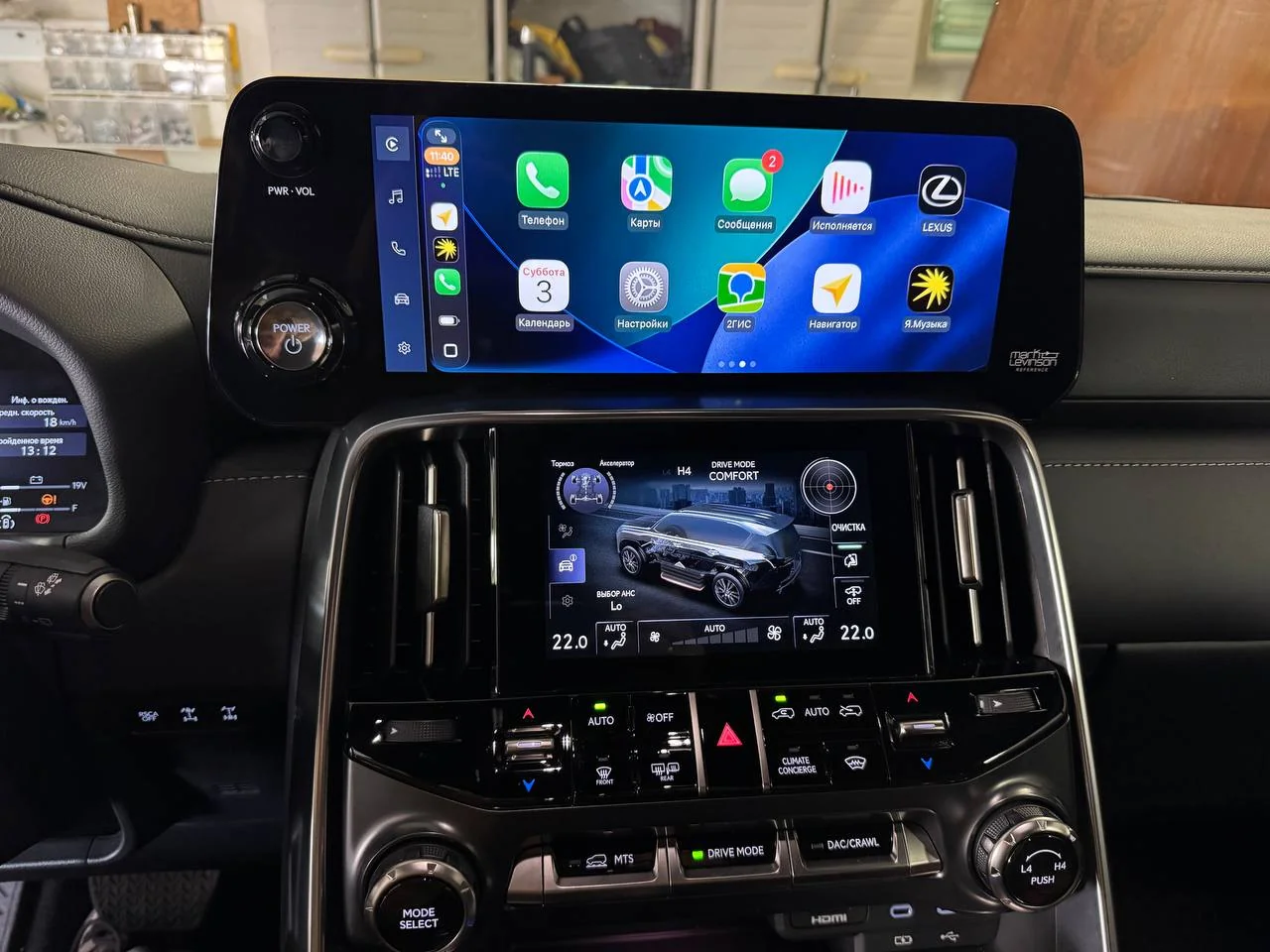

1. Полностью русский интерфейс мультимедиа (12.3"):

   • Меню настроек автомобиля: раздел «Звук и медиа», пункты «Автоматическая регулировка громкости в зависимости от скорости», «Громкость голосовых подсказок», настройки 3D-звучания аудиосистемы Mark Levinson Reference.
   • Работа со смартфонами: полностью переведенные приложения Телефон, Карты, Сообщения, Календарь.
   • Интеграция российских сервисов: Яндекс Навигатор с отображением пробок и камер, детальные карты 2ГИС, Яндекс Музыка с удобным поиском треков прямо с сенсорного экрана.

2. Нижний сервисный экран управления шасси и климатом (7.0"):

   • Индикация внедорожных систем: «Тормоз», «Акселератор», режимы полного привода «L4 / H4».
   • Настройка гидропневматической подвески: режим «ВЫБОР АНС Lo / Normal / Hi».
   • Выбор стилей вождения: «DRIVE MODE COMFORT», «ECO», «SPORT S / S+».
   • Функция автоматической очистки камер кругового обзора: кнопка «ОЧИСТКА».
   • Раздельный климат-контроль и управление ионизацией воздуха на русском языке.

3. Цифровая приборная панель водителя:

   • Бортовой компьютер: вкладка «Инф. о вожден.» (Информация о вождении), параметры «Средн. скорость 18 km/h», «Пройденное время 13:12», запас хода и остаток топлива.
   • Меню электронных помощников Lexus Safety System+: система удержания в полосе (LTA), предупреждение о столкновении (PCS), адаптивный круиз-контроль (DRCC) и распознавание дорожных знаков (RSA).
   • Системные уведомления: датчики давления в шинах (TPMS), уровень омывающей жидкости, предупреждения о непристегнутых ремнях и открытых дверях.

📊 Сравнительная таблица до и после русификации

🛡️ Безопасность и гарантия

Прошивка флагманского автомобиля стоимостью в десятки миллионов рублей требует максимальной ответственности:

• Мы используем только профессиональные программаторы промышленного класса с защитой от скачков напряжения.
• Не вмешиваемся в калибровки работы гибридной силовой установки и тормозных систем.
• Сохраняем заводскую проводку и геометрию всех разъемов.
• Предоставляем официальную гарантию на программное обеспечение.
