Полный отчет по русификации приборной панели Toyota RAV4 2026 года выпуска. Разборка платы, подключение через ISP адаптер к Easy JTAG, заливка русской прошивки и тестирование.
Владельцы свежих автомобилей Toyota, привезенных по параллельному импорту или напрямую из-за рубежа, часто сталкиваются с проблемой: бортовой компьютер и приборная панель отображают информацию только на японском, корейском или английском языках. Пользоваться меню, читать предупреждения и настраивать ассистенты вождения в таком виде крайне неудобно.
К нам в лабораторию поступила Toyota RAV4 2026 года выпуска именно с такой задачей — сделать полную русификацию приборной панели. Это сложный процесс, требующий ювелирной пайки и работы с программатором. В этой статье мы покажем весь путь от разборки до готового результата.
Не получается решить самостоятельно?
Диагностика 500 ₽ при отказе от ремонта. Гарантия 30 дней.
Любая русификация на аппаратном уровне начинается с аккуратного демонтажа приборной панели из автомобиля. После того как блок снят, мы аккуратно разбираем пластиковый корпус, снимаем стрелки, шкалы и добираемся до самого главного — материнской платы.

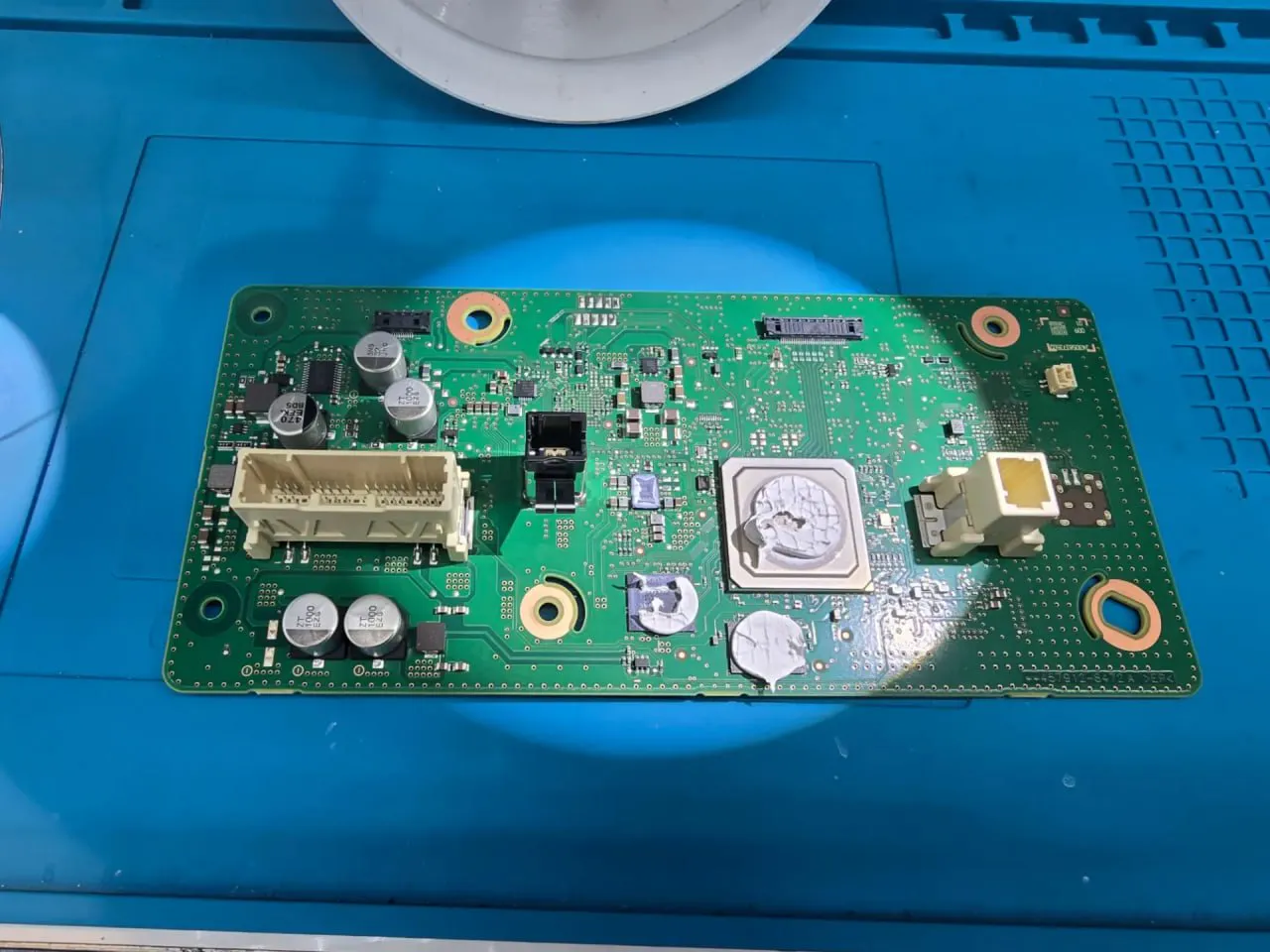

Голая плата приборной панели. Одно неверное движение может повредить процессор или дисплей.
Здесь находится процессор и чип памяти (EEPROM / Flash), в котором зашит весь интерфейс, языковые пакеты и алгоритмы работы приборки.
Для того чтобы считать заводскую прошивку (сделать бэкап) и записать новую русифицированную версию без выпаивания самой микросхемы, мы используем метод ISP (In-System Programming — внутрисхемное программирование).
Однако архитектура современных плат Toyota имеет встроенные защиты. Чтобы программатор смог "достучаться" до памяти и процессор не мешал чтению, требуется временно разорвать определенную цепь на плате.

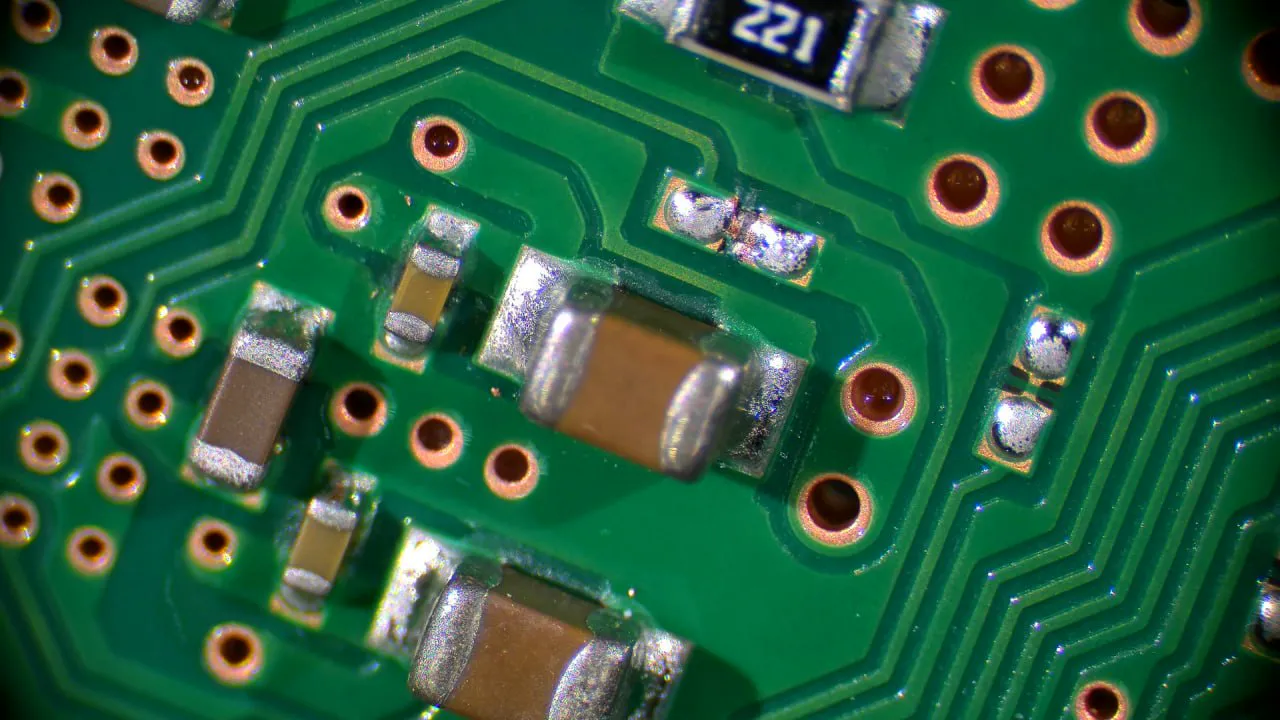

Разрыв цепи. После прошивки этот участок будет аккуратно восстановлен заводским припоем.

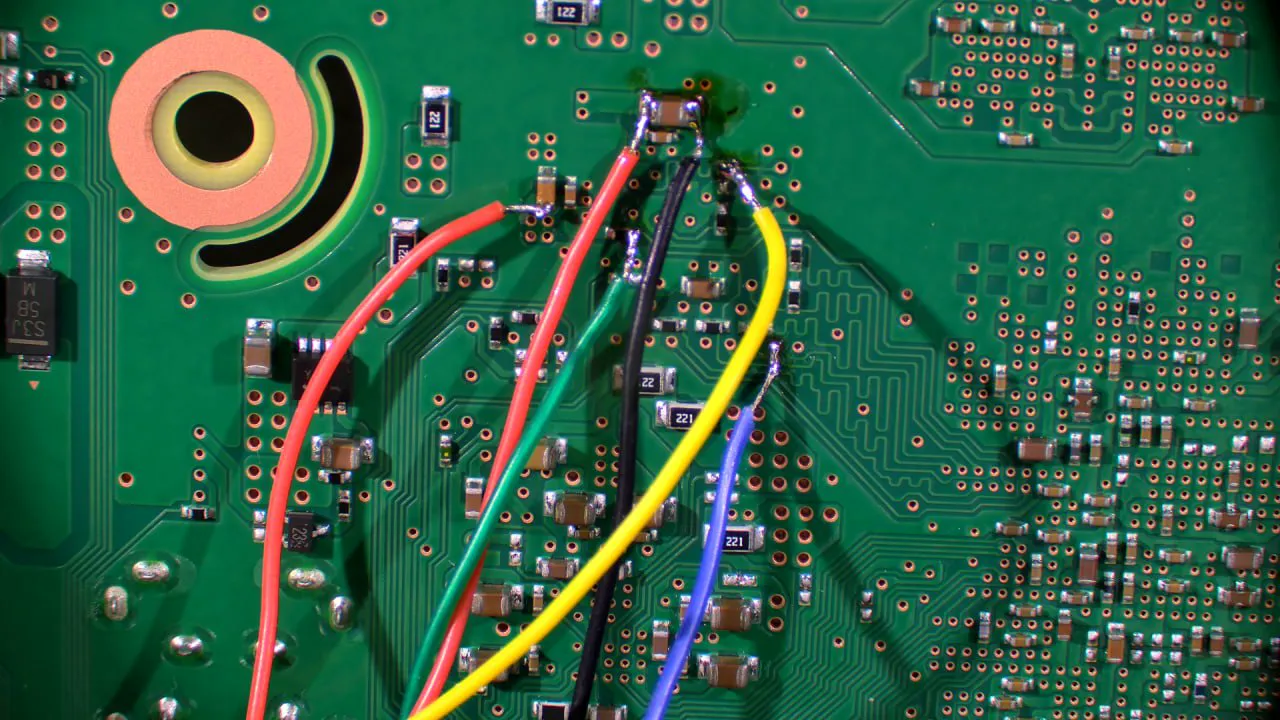

Сразу после этого мы подпаиваем микро-провода (Pinout) от платы к ISP-переходнику. Это поистине ювелирная работа под микроскопом — контакты находятся в миллиметре друг от друга.
Подключение к ISP переходнику завершено. Все контакты надежно зафиксированы.
Когда ISP-переходник припаян, мы подключаем его к профессиональному аппаратному программатору — Easy JTAG Plus. Это мощный инструмент для работы с памятью eMMC/UFS, который гарантирует стабильное чтение и запись данных без сбоев.

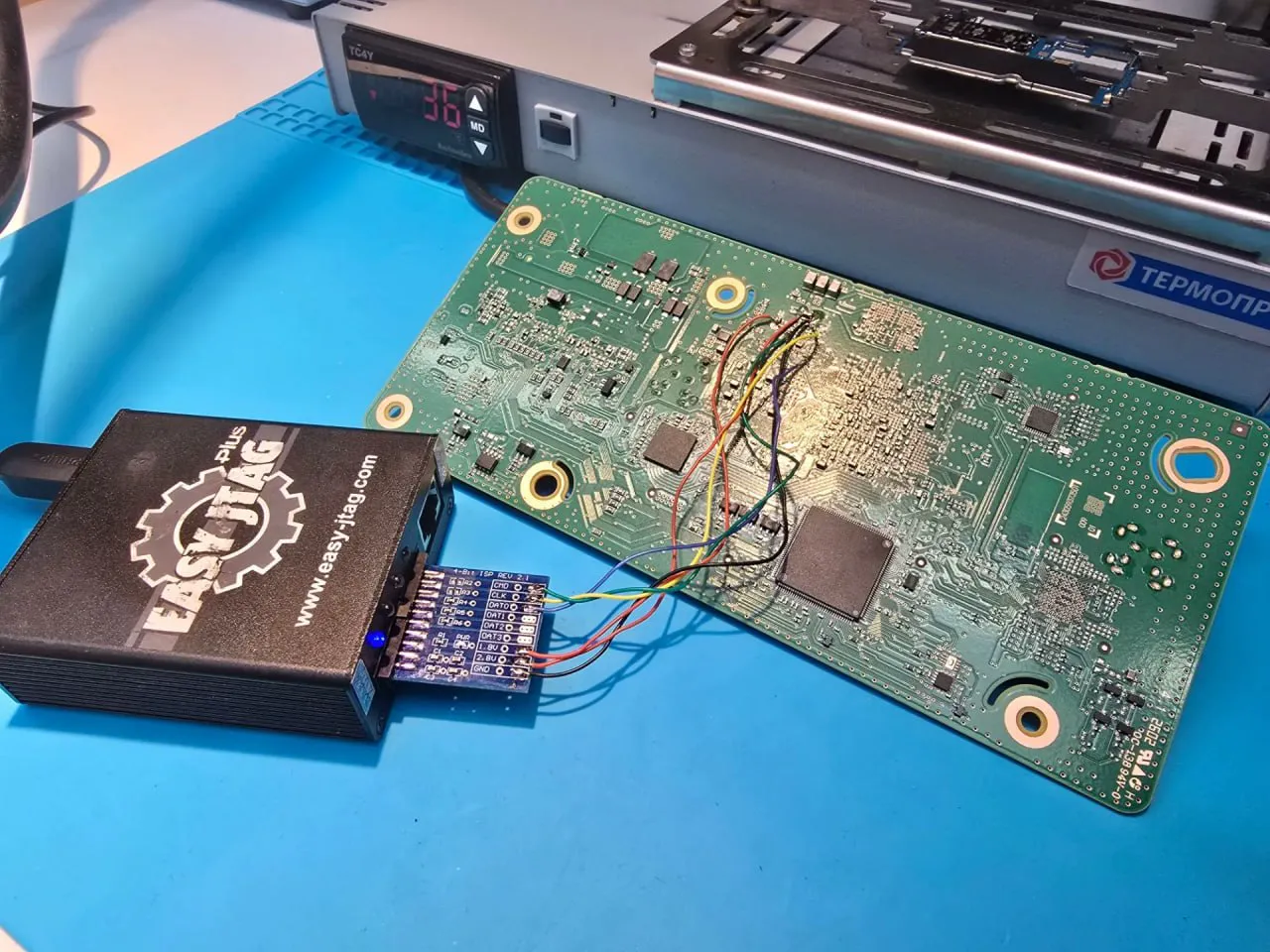

Вся связка в сборе: плата приборной панели ➔ ISP адаптер ➔ Easy JTAG Box ➔ Компьютер.
Первым делом всегда делается полный дамп (бэкап) заводской прошивки. Если что-то пойдет не так или клиент захочет вернуть всё к заводским настройкам — у нас всегда будет исходный оригинальный файл.
После того как дамп сохранен и верифицирован, мы загружаем в софт специально модифицированную прошивку. В этой прошивке инженеры уже перевели все шрифты, системные сообщения, меню настроек и предупреждения на корректный русский язык, адаптированный под логику Toyota.

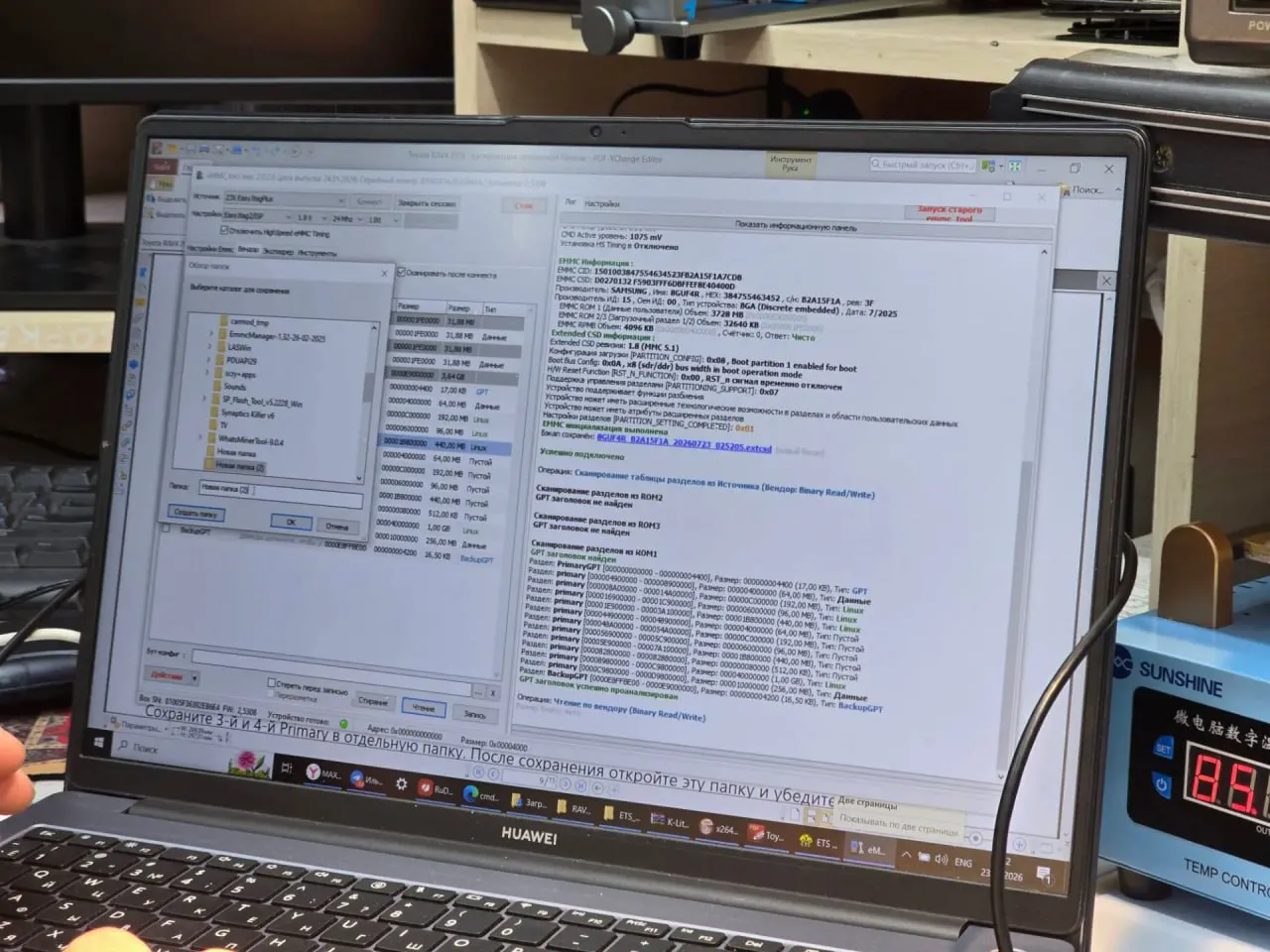

Заливка нового программного обеспечения. Процесс записи должен идти без прерываний питания.
Как только софт сообщает об успешной записи, мы отпаиваем провода, отмываем плату от флюса в ультразвуковой ванне и восстанавливаем разорванную цепь (о которой говорилось в Шаге 2).
Затем мы подключаем "голую" плату к лабораторному блоку питания для первого тестового запуска прямо на столе, еще до финальной сборки в корпус.
Первое тестовое включение. Экран загорелся, плата функционирует штатно.
Убедившись, что всё работает идеально, мы собираем приборную панель: устанавливаем шкалы, аккуратно выставляем стрелки (калибруем их положение) и защелкиваем стекло.
И вот финальный результат: при включении зажигания водителя встречает полностью русифицированное меню.

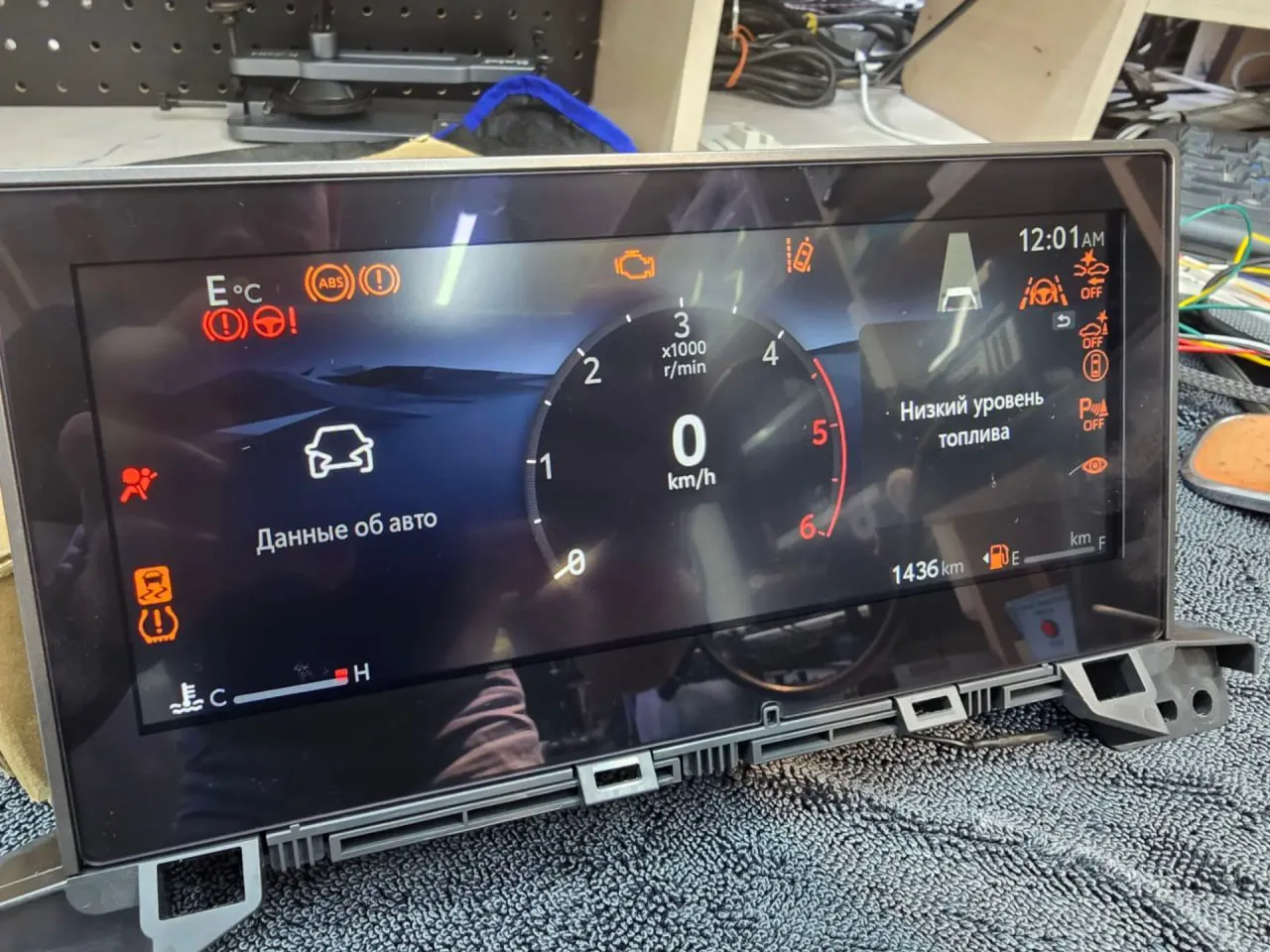

Полностью русифицированный интерфейс. Никаких иероглифов, всё понятно с первого взгляда.
Что изменилось после русификации:
Теперь пользоваться автомобилем станет намного комфортнее и безопаснее.
