Смартфон постоянно перезагружается на логотипе или зависает? Разбираем, почему прошивка бесполезна при отвале BGA-чипов, как выявить отвал процессора/памяти и как делается реболл в Ангарске.
Типичная история, с которой к нам в сервисный центр «Агентство IT Услуг» в Ангарске регулярно приходят клиенты:
«Сидел в интернете, листал ленту или играл в игру. Вдруг телефон завис, по экрану на секунду пошли мелкие белые или серые артефакты, звук зациклился и аппарат перезагрузился. Теперь он бесконечно показывает логотип POCO / MI / SAMSUNG, вибрирует и снова уходит на перезагрузку. В другом сервисе сказали "слетела прошивка, нужно сбросить все данные", но прошивка выдала ошибку...»
Это классический Bootloop (бутлуп, циклическая перезагрузка). В 8 из 10 случаев владельцы современных смартфонов Xiaomi, Poco, Redmi и Samsung сталкиваются не с программным сбоем, а с серьезной физической неисправностью — отвалом пайки процессора (CPU) или оперативной памяти (RAM).
В этой статье мы подробно и без «воды» разберем физику этого дефекта, объясним, почему прошивка убивает данные, и покажем, как мы возвращаем такие аппараты к жизни с помощью сложного BGA-реболлинга.
Не получается решить самостоятельно?
Диагностика 500 ₽ при отказе от ремонта. Гарантия 30 дней.
При включении смартфона происходит многоступенчатый процесс:
Если на этапе 2 или 3 процессор из-за микротрещины в пайке теряет хотя бы одну сигнальную линию из сотен контактов шины адреса или данных — операционная система ловит фатальное исключение (Kernel Panic / Watchdog Timeout) и принудительно перезапускает контроллер питания.
Экран гаснет, загорается снова — и цикл повторяется бесконечно, пока не сядет аккумулятор.
Первая реакция большинства людей (и, к сожалению, начинающих мастеров-самоучек) — подключить кабель, зажать кнопки и накатить новую прошивку через MiFlash, Odin или SP Flash Tool.
Чем это заканчивается в 99% случаев:
userdata, затирая семейные фотографии, документы, заметки и переписки в WhatsApp/Telegram, которых не было в облаке.Золотое правило инженера: Если перед бутлупом телефон зависал с артефактами, терял звук или сеть — никогда не прошивайте устройство до аппаратной диагностики!
Почему процессоры вообще "отваливаются"? Виноваты три фактора современной микроэлектроники:
В смартфонах нет места для размещения чипов рядом, как на материнской плате компьютера. Поэтому инженеры используют компоновку PoP (Package on Package, в народе — «бутерброд»):
Когда от нагрева и деформаций трескаются шары между платой и процессором (или между процессором и памятью), телефон моментально теряет способность запускаться.
Отвал процессора редко происходит мгновенно на пустом месте. Обычно за 1–3 недели до окончательного бутлупа телефон подает сигналы:
Через руки инженеров нашего сервисного центра в Ангарске прошли сотни устройств с отвалом процессора. Вот «черный список» моделей, у которых эта проблема является типовой болезнью:
| Модель смартфона | Установленный процессор | Характер дефекта |
|---|---|---|
| POCO X3 Pro | Qualcomm Snapdragon 860 | Абсолютный лидер: отвал ОЗУ от процессора, затем отвал самого SoC. Бутлуп, белый экран, не включается. |
| POCO F3 / Xiaomi 11X | Snapdragon 870 | Отвал бутерброда после падений или тяжелых игр. Зависание на логотипе POCO. |
| Xiaomi Mi 11 / 11 Ultra | Snapdragon 888 | Очень горячий чипсет. Сначала отваливается Wi-Fi модуль, затем процессор уходит в бутлуп. |
| Redmi Note 10 Pro | Snapdragon 732G | Отвал звукового кодека и камер, переходящий в циклическую перезагрузку на надписи MIUI. |
| Samsung A50 / A51 / A71 | Exynos 9610 / 9611 / Snapdragon | Зависание на заставке «Samsung Galaxy», циклическая перезагрузка, полосы по экрану. |
| Samsung S20 / S20+ / S21 | Exynos 990 / Snapdragon 888 | Циклический рестарт после обновления или нагрева, зависание в режиме Knox. |
| Google Pixel 5a / 6 | Snapdragon 765G / Tensor | Черный экран («внезапная смерть»), определение в 9008 / Bootloop. |
Слово «Реболл» (Reballing) происходит от английского ball (шарик). Это ювелирный процесс полного демонтажа микросхем, очистки старого деградировавшего припоя и накатки абсолютно новых шариков с последующей точной посадкой на плату.
В сервисе «Агентство IT Услуг» эта процедура выполняется на специализированном оборудовании:
Плата извлекается из шасси, снимаются медные радиаторы и экранирующие металлические крышки. Под микроскопом со специальным тонким стоматологическим зондом при температуре преднагрева около 180 °C срезается компаунд вокруг процессора. Одно неловкое движение — и можно срезать соседние микроскопические SMD-резисторы размером с песчинку (0201).

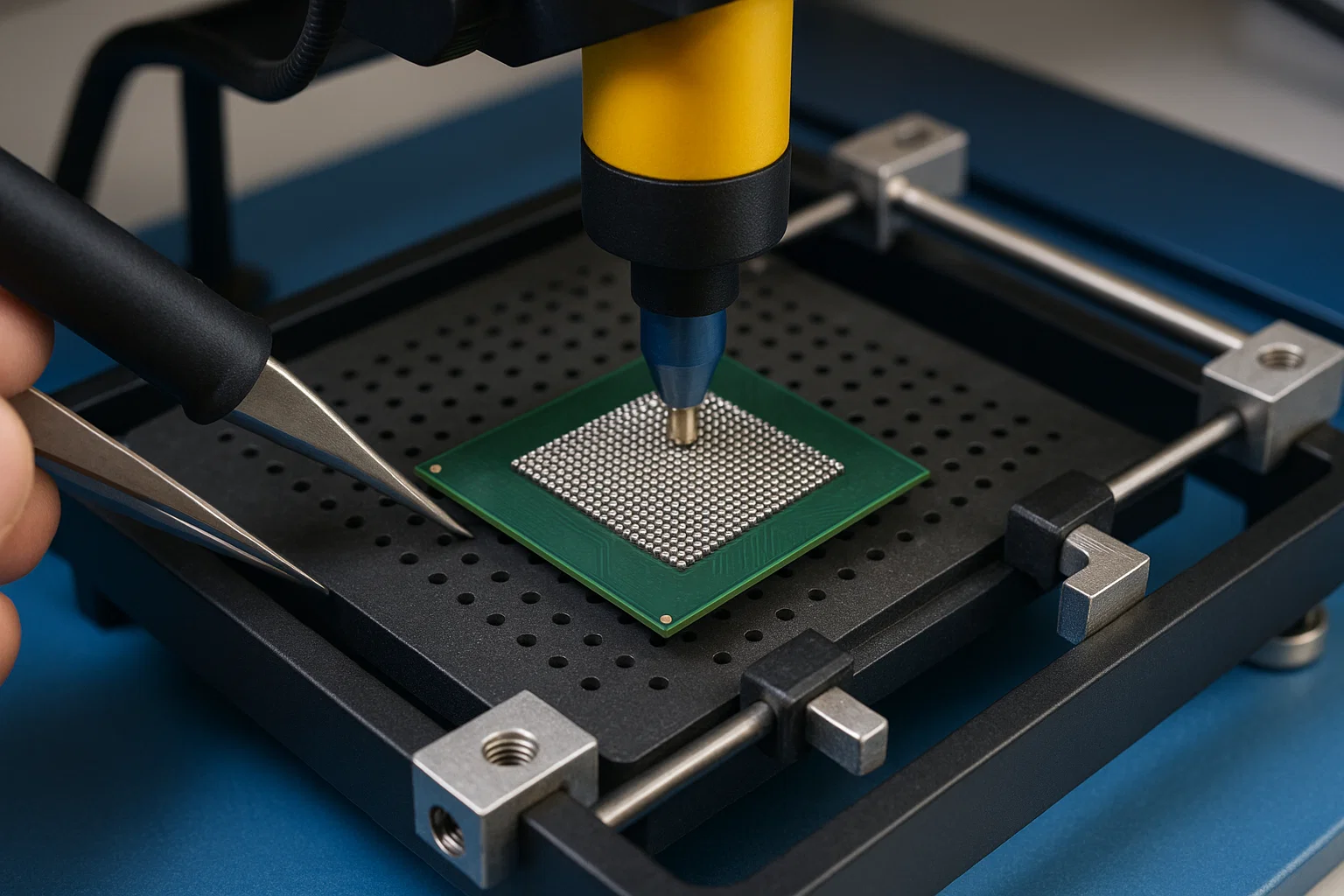

Плату фиксируют в термостойком столике-держателе на нижнем подогреве. Нижний подогрев распределяет температуру (150–160 °C) по всей плате, исключая коробление и вздутие текстолита. Затем термовоздушным феном с узким соплом по строго выверенному термопрофилю разогревается верхний чип памяти (RAM). Тончайшим лезвием память снимается со спины процессора. После этого аналогично демонтируется сам процессор.
Старый бессвинцовый припой и остатки окаменевшего компаунда удаляются с материнской платы и микросхем с помощью медной оплетки, жала паяльника типа «микроволна» и безотмывочного флюса (Martin / Ersa). Поверхность доводится до идеального зеркального блеска.
На очищенный кристалл накладывается высокоточный лазерный трафарет прямого нагрева. Контактные отверстия заполняются качественной паяльной пастой.
💡 Секрет надежности: Мы накатываем шары из свинцовосодержащего сплава (Sn63/Pb37) с температурой плавления 183 °C. В отличие от заводского бессвинца, свинец обладает высокой пластичностью. Такой процессор больше никогда не отвалится от ударов или температурных качелей!
Процессор центруется по шелкографическим меткам платы и запаивается на нижнем подогреве. Затем на его верхнюю площадку устанавливается и запаивается чип оперативной памяти.
Вместо заводской высохшей термопасты мы наносим современный фазовый термоинтерфейс Honeywell PTM7950 с высокой теплопроводностью, который эффективно отводит тепло на медную трубку корпуса.
Реболл процессора — одна из самых сложных и кропотливых операций в компонентном ремонте электроники, требующая опыта работы с BGA-компонентами от 5 лет. Однако это в 2–3 раза дешевле, чем покупка новой системной платы, и позволяет полностью сохранить все ваши файлы.
| Модель и тип работ | Что входит в работу | Срок | Стоимость |
|---|---|---|---|
| Poco X3 Pro / X3 NFC | Полный реболл бутерброда (CPU + RAM), замена термопасты на PTM7950 | 1 день | 4 500 ₽ |
| Poco F3 / Xiaomi Mi 11 Lite | Реболл процессора и ОЗУ, очистка компаунда, тест всех узлов | 1–2 дня | 5 000 ₽ |
| Xiaomi Mi 11 / Mi 11 Ultra | Сложный реболл Snapdragon 888 + восстановление контактных пятаков | 1–2 дня | 6 500 ₽ |
| Redmi Note 10 Pro / Note 11 | Реболл CPU/RAM, восстановление аудиотракта и линий камер | 1 день | 4 000 ₽ |
| Samsung A50 / A51 / A71 | Реболл процессора Exynos/Snapdragon, чистка компаунда | 1–2 дня | 4 000 ₽ |
| Samsung S20 / S21 / Note 20 | Реболл флагманского бутерброда с восстановлением герметичности | 2 дня | 6 500 – 7 500 ₽ |
| Восстановление оторванных пятаков платы | Микропайка медных дорожек под микроскопом (при падениях) | — | + 1 000 – 1 500 ₽ |
Диагностика проводится бесплатно. Если в процессе выяснится, что поврежден сам кремниевый кристалл процессора (прогар или трещина ядра), денег за разборку и диагностику мы не берем.
Если ваш телефон завис на заставке, ушел в бесконечный бутлуп или перестал включаться — не спешите списывать его со счетов и ни в коем случае не соглашайтесь на слепую прошивку с потерей данных.
В лаборатории «Агентство IT Услуг»:
📍 Наш адрес: г. Ангарск, 179-й квартал, дом 15
🕒 Режим работы: Пн–Пт с 9:00 до 18:00, Сб с 10:00 до 16:00
📞 Телефон мастера: +7 (924) 622-55-44
Профессиональный ремонт электроники: телефоны, ноутбуки, планшеты, игровые приставки, портативная акустика.
Эксперты по ремонту электроники с более чем 16-летним опытом работы. Мы знаем все о телефонах, ноутбуках и технике.
Связаться с нами →
Профессиональный ремонт Poco X3 Pro в Ангарске. Диагностика и устранение типовых неисправностей: не включается, проблемы с экраном, батареей, камерой. Цены, сроки, гарантия.
Показываем реальный процесс ремонта Realme C71 (RMX5303) после падения: разборка, восстановление шлейфа кнопок Power/Volume, проверка и финальная сборка с фотоотчётом.
Профессиональный ремонт телевизоров Xiaomi (Mi TV, Redmi, TV A2/A Pro/P1/Q1) в Ангарске. Восстановление зависших ТВ и замена памяти eMMC на программаторе UFPI, замена подсветки с доработкой блока питания, компонентный ремонт. Гарантия 30 дней. Звоните: +7-924-622-55-44
Bootloop (бутлуп) — это циклическая бесконечная перезагрузка, когда операционная система Android доходит до этапа инициализации ядра и драйверов оборудования, сталкивается с физическим обрывом линий шины данных процессора или памяти и аварийно уходит в рестарт.
Если причина в физическом отрыве BGA-шаров под кристаллом процессора, прошивка не поможет. Наоборот: попытка прошить телефон с нарушенным контактом часто прерывается ошибкой записи, безвозвратно стирает все ваши фото, контакты и заметки, а аппарат превращается в "мертвый кирпич".
Главный рекордсмен по обращениям — линейка Poco X3 Pro (процессор Snapdragon 860). Также очень частые гости на реболле: Poco F3, Xiaomi Mi 11 / 11 Ultra, Redmi Note 10 Pro, Samsung Galaxy A50, A51, A71, флагманы Samsung серии S20/S21, Google Pixel 5a.
Да! В 95% случаев вся пользовательская информация сохраняется в полном объеме. Микросхема постоянной памяти UFS при реболле процессора и оперативной памяти не форматируется, поэтому после успешной пайки телефон включается ровно с теми же данными, что были до поломки.
Сложная BGA-пайка процессора и памяти занимает от 3 до 5 часов (обычно выдаем готовый аппарат на следующий день после длительного стресс-теста). Стоимость работы — от 3 500 до 6 500 ₽ в зависимости от модели и жесткости компаунда. Диагностика в нашем сервисном центре всегда бесплатная.
